Flexibles pour vapeur

Flexibles vapeur en caoutchouc – informations générales

Les flexibles vapeur en caoutchouc sont fabriqués à partir de composés de caoutchouc de haute qualité (principalement EPDM) et sont renforcés par une tresse textile ou métallique (ou une armature en corde), selon la pression de service. Ces flexibles sont conçus pour la vapeur saturée avec une pression de service maximale comprise entre 6 et 18 bar, une température maximale de 160 °C à 210 °C, et dans certains cas pour la vapeur surchauffée jusqu’à 232 °C. En cas d’utilisation pour l’eau chaude, la température ne doit pas dépasser 90 à 100 °C. La vapeur surchauffée et l’eau chaude ont un effet plus destructeur sur le flexible, même à pression et température inférieures, qu’une utilisation constante en vapeur saturée.

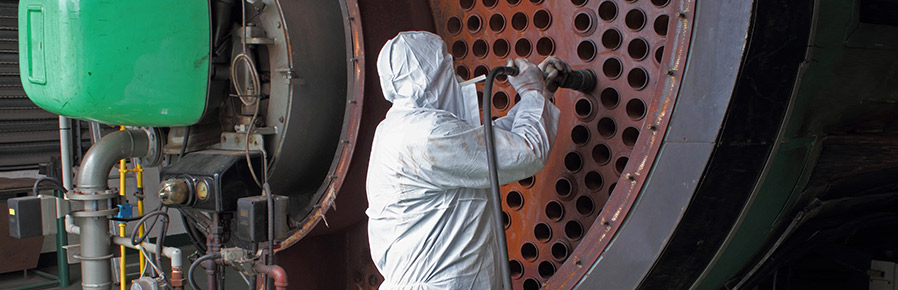

Les flexibles vapeur en caoutchouc sont utilisés dans divers systèmes industriels de chauffage à la vapeur, de process vapeur et pour le nettoyage à la vapeur. Les flexibles ne peuvent être utilisés en toute sécurité que s’ils sont montés avec des raccords vapeur spécifiques.

Sélection du flexible

Lors de la sélection d’un flexible pour un système vapeur, il convient d’abord de déterminer ses conditions d’utilisation :

pression de service et température maximale de la vapeur ;
type de vapeur : vapeur saturée humide, vapeur saturée sèche, vapeur surchauffée ;
le flexible sera-t-il soumis à des coups de pression soudains ;
le flexible sera-t-il soumis à des flexions pendant son utilisation sous pression ;
le flexible sera-t-il utilisé en continu ou par intermittence ; la manipulation sera-t-elle manuelle ;
quelles sont les conditions environnementales ; risque de dommages mécaniques ; présence éventuelle de projections ou de condensation de produits chimiques ou d’huiles agressives susceptibles d’endommager la couche extérieure du flexible ;

Le flexible destiné à la vapeur doit être correctement identifié sur sa couverture.

Veuillez confirmer votre choix de flexible auprès de Tubes International !

Installation

Respectez toujours les consignes générales d’installation des flexibles indiquées dans la rubrique « Informations techniques » du catalogue. Vérifiez systématiquement si les raccords (embouts de flexible) sont conçus pour la vapeur. Tubes International recommande d’utiliser des raccords spéciaux pour la vapeur, montés avec des colliers de sécurité vapeur boulonnés sur le flexible. Ces colliers permettent de resserrer la connexion. Lors du montage des raccords, suivez les instructions de sélection et d’assemblage fournies par le fabricant. Les boulons des colliers de sécurité doivent être resserrés régulièrement. Assurez-vous que les boulons sont bien serrés avant chaque mise en service du système vapeur.
Évitez de trop courber le flexible à proximité des raccords d’extrémité.

Stockage, maintenance et inspection périodique d'un flexible vapeur

Stockage
Stockez le flexible correctement lorsqu’il n’est pas utilisé. Utilisez un support ou une palette adaptés pour réduire le risque d’endommagement pendant le stockage. Ne suspendez pas le flexible à un crochet, un clou ou tout autre dispositif susceptible de le percer ou de l’endommager.

Maintenance et inspection périodique d’un flexible vapeur
Tous les flexibles vapeur en caoutchouc s’usent avec le temps. Il est donc essentiel de surveiller en continu l’état du flexible afin de garantir l’absence d’usure compromettant la sécurité d’utilisation. Les opérateurs doivent être attentifs aux points suivants :

cloques et bourrelets de caoutchouc ;
fissures laissant apparaître la tresse ;
fuites de vapeur aux raccords ou à tout autre endroit le long du flexible ;
écrasements ou plis susceptibles d’endommager le flexible ;
diminution du débit de vapeur indiquant un gonflement de la couche interne ;

Si l’un de ces défauts apparaît, le flexible doit être immédiatement retiré du service. Il doit être soigneusement inspecté avant toute remise en service. Les dommages sur les flexibles vapeur surviennent le plus souvent à leurs extrémités, là où ils sont exposés à des flexions et déformations excessives.
En cas de dommage, coupez le raccord et remontez-le. Les flexibles utilisés en continu à haute température et pression doivent être inspectés périodiquement pour vérifier le durcissement de la couche interne. Dans la plupart des cas, il est nécessaire de démonter les raccords d’extrémité pour effectuer cette inspection.

Consignes de sécurité

Consignes de sécurité
Réalisez une analyse des risques liés au travail autour des flexibles et d’un système vapeur ou eau chaude. Les opérateurs doivent porter des vêtements de travail adaptés couvrant l’ensemble du corps, y compris des gants, des chaussures en caoutchouc et une protection oculaire. Ces vêtements protègent le corps contre les brûlures en cas d’exposition directe à la vapeur ou à l’eau chaude. Veillez toujours à ce que la zone de travail soit dégagée et propre. Tenez compte de la température de la surface externe des flexibles ou des tuyauteries. Utilisez une isolation là où un contact avec leur surface chaude est possible afin d’éviter les brûlures. Vérifiez que les raccords sont bien serrés avant chaque mise en service du système. Ne laissez jamais le flexible sous pression lorsque le système n’est pas en fonctionnement. Cela réduit la durée de vie du flexible vapeur.
