Collecteurs de vannes – informations générales
Les collecteurs de vannes intègrent plusieurs vannes dans un seul corps commun. Ils sont installés dans les systèmes de contrôle et de mesure, directement avant les manomètres ou les transmetteurs de pression, afin de protéger ces instruments contre les dommages. Les entrées du collecteur de vannes sont reliées aux lignes de process, tandis que les sorties sont connectées aux instruments de mesure. La manipulation des vannes du collecteur permet d’effectuer des mesures de pression statique en toute sécurité, d’isoler un instrument de mesure de la ligne de process, de purger ou de libérer l’agent de la ligne d’instrumentation, ou encore d’étalonner l’instrument. Les collecteurs de vannes sont couramment utilisés avec des transmetteurs de pression différentielle. En mesurant la différence de pression entre deux points du système (mesure de pression différentielle), il est possible de déterminer le débit, de mesurer le niveau de liquide dans des cuves fermées, et de contrôler facilement les pompes et les filtres. Les collecteurs de vannes sont largement utilisés dans les systèmes industriels, notamment dans l’industrie chimique et pétrochimique (Oil & Gas). Tubes International propose des collecteurs de vannes à 1, 2, 3, 4 et 5 voies de la marque HAM-LET ASTAVA.
Un exemple de configuration simple est le collecteur à 2 vannes avec une entrée, une sortie principale et une sortie de purge. Un manomètre est raccordé à la sortie principale, la sortie de purge restant libre. Pour vérifier la pression dans le système, ouvrez la vanne d’isolement, la pression est alors transmise au manomètre. Pour relâcher la pression du manomètre sans l’endommager, fermez d’abord la vanne d’isolement puis ouvrez la vanne de purge, ce qui libère la pression du manomètre. Avec le collecteur de vannes installé sur la ligne de process, vous pouvez mesurer la pression du système à tout moment, de manière sûre et simple.
- en acier inoxydable AISI 316 en standard, également disponibles en matériaux spéciaux tels que le titane, l’acier Duplex, les alliages de nickel (Alloy C-276), Monel (Alloy 400), acier 6 Mo, tous extrêmement résistants à la corrosion.
- tous les blocs de vannes sont conformes à la norme NACE MR-01-75 / MR-01-03 (concernant la résistance à la fissuration sous contrainte sulfureuse, qui survient lorsque le pétrole ou le gaz contient de l’hydrogène sulfuré – H2S) ;
- traçabilité complète des matériaux pour tous les composants ;
- pression de service max. 690 bar (pour construction spéciale) ; 400 ou 600 bar en standard selon le matériau d’étanchéité ; plage de température de service de -50ºC à +540ºC (pour vannes avec étanchéité Grafoil®) ;
- équipé de robinets à pointeau, dont l’aiguille de fermeture du flux possède une pointe sphérique en céramique (Al2O3), dure, non rotative dans le siège, ce qui prolonge considérablement la durée de vie de la vanne ;
- étanchéité du presse-étoupe et du corps par joint métal sur métal dans le corps de la vanne ; la connexion est sécurisée par une goupille de verrouillage ; version spéciale avec étanchéité métal sur métal dans le siège, protection contre les émissions fugitives ;
- tige de vanne en acier AISI 316 Ti revêtue de carbure de chrome pour éviter le grippage de la tige et prolonger la durée de vie en cycles ; le joint placé sous le filetage de la tige protège le filetage ; filetage de tige roulé ;
- tige de vanne étanchéifiée par bagues d’étanchéité (type PACKING, pour matériaux « durs » – Grafoil®, PTFE) ou par joints toriques (type ORING, pour élastomères – Viton, NBR, perfluor (FFKM), EPDM) ; la température et la pression de service dépendent du matériau d’étanchéité utilisé ;
- le bouton « T » est le bouton standard pour la vanne, en option AT « anti-sabotage » ou LD (avec dispositif de verrouillage).
- blocs de vannes pour montage à distance ou direct : raccordements filetés NPT et BSP, connecteurs LETLOK®, brides spéciales IEC61518 / DIN19213 (standard pour le raccordement des transmetteurs de pression avec blocs de vannes) ;
- tous les blocs de vannes sont testés en usine.
A –
Rouge : Soupape de décharge
conçue pour libérer la pression présente dans la vanne.
B – Bleu : Vanne d’arrêt
utilisée pour ouvrir et fermer la vanne.
C – Vert : Vanne d’équilibrage de pression
utilisée pour égaliser la pression entre deux sorties du collecteur de vannes.
Options de poignées de vannes
T – standard,
AT – « anti-sabotage »
LD – avec dispositif de verrouillage (clé pour poignée AT à commander séparément)
Liste des produits :
Collecteurs à 1 vanne

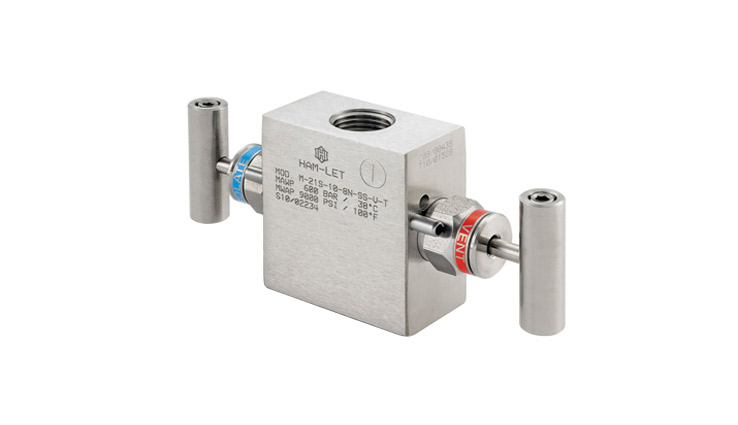

Collecteurs à 2 vannes
Collecteurs à 3 vannes

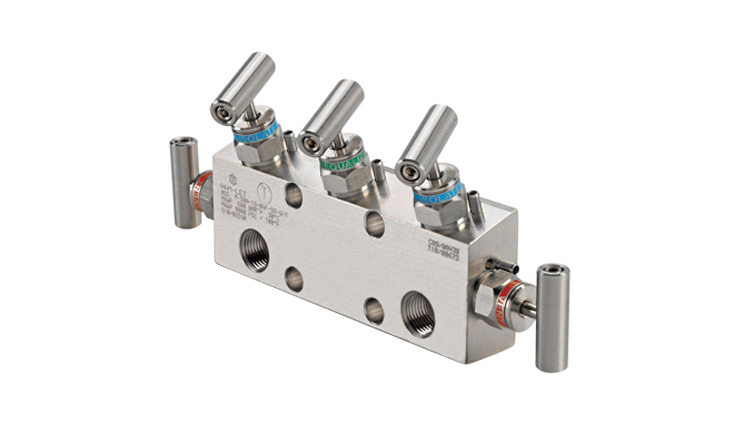

Collecteurs à 5 vannes

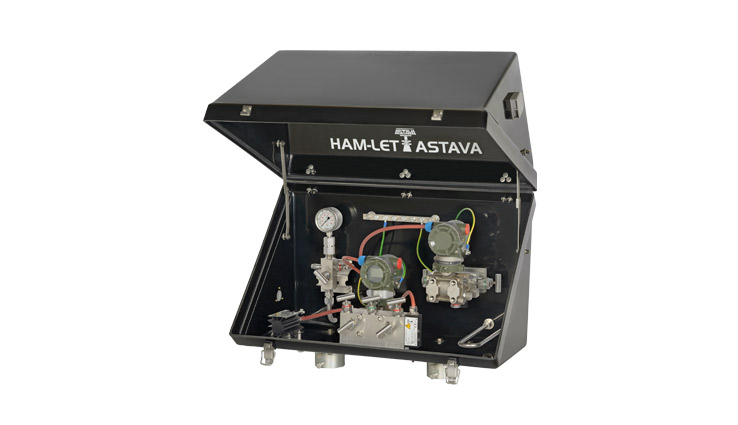

Accessoires pour collecteurs de vannes
