What is the maximum working pressure and temperature for the Steam hose end with GW, steel/galvanized cast iron GF BOSS?

Steam hose end with GW, steel/galvanized cast iron GF BOSS Format . maximum working pressure is 18 bar for saturated steam at up to +210Â°C. The operating temperature capability is up to +230Â°C.

Can the Steam hose end with GW, steel/galvanized cast iron GF BOSS be used with non-steam fluids at high temperatures?

Steam hose end with GW, steel/galvanized cast iron GF BOSS Format is designed and rated for saturated steam service (working pressure 18 bar at +210Â°C, max temperature +230Â°C) with a conical polymer or copper insert ensuring a steam-tight highâtemperature seal. Use with nonâsteam fluids at high temperatures is possible only if those fluids are chemically compatible with the materials (galvanized steel/cast iron, polymer or copper insert) and within the same pressure/temperature limits. Avoid aggressive chemicals, oils or fluids that attack galvanizing, cast iron, copper or the polymer insert, or that require different sealing materials. For fluids with higher pressures/temperatures, or corrosive/flammable media, consult the manufacturer or select fittings specified for the fluid.

How do I properly assemble the Steam hose end with GW, steel/galvanized cast iron GF BOSS using BOSS SBC clamps?

Steam hose end with GW, steel/galvanized cast iron GF BOSS Format 1. Przygotowanie - SprawdÅº kompletnoÅÄ: spherical end GB (with ribbed tail), wing nut B (internal NPS thread) i GFB adapter (external NPS thread + conical polymer/copper insert). - Odetnij i odizoluj wÄÅ¼ gumowy prosto; usuÅ zadziory, sprawdÅº dÅugoÅÄ wsuniÄcia zgodnie z wymogami producenta. - Upewnij siÄ, Å¼e powierzchnie gwintÃ³w i stoÅ¼ka sÄ czyste, suche i wolne od zanieczyszczeÅ. 2. MontaÅ¼ elementÃ³w na wÄÅ¼u - Wsuwanie: naÅÃ³Å¼ BOSS SBC clamp(kieszeÅ klamry) na wÄÅ¼, pozostawiajÄc miejsce dla tulei/szczÄk zacisku. - WciÅnij ribbed tail (spigot) spherical end GB mocno do koÅca przewodu, aÅ¼ Å¼ebra osadzÄ siÄ w gumie. Tail powinien wejÅÄ na peÅnÄ dÅugoÅÄ, zapewniajÄc pewne zaczepienie. 3. MontaÅ¼ adaptera GFB i nakrÄtki B - NaÅÃ³Å¼ GFB adapter na wystajÄcy odcinek spigot tak, aby conical insert dokÅadnie osadziÅ siÄ na sferycznym koÅcu GB. - PrzykrÄÄ wing nut B rÄcznie na zewnÄtrzny gwint GFB (NPS) i dokrÄÄ rÃ³wnomiernie skrzydÅami. NakrÄtka powinna ÅciÄgnÄÄ adapter ku sferycznej powierzchni, uszczelniajÄc poÅÄczenie przez stoÅ¼kowy insert. - DokrÄcanie: uÅ¼yj rÄcznego dokrÄcenia wing nut; konstrukcja umoÅ¼liwia szczelne poÅÄczenie bez specjalnych narzÄdzi. Nie przekrÄcaj nadmiernie, by nie uszkodziÄ insertu. 4. Zabezpieczenie zaciskiem BOSS SBC - Ustaw BOSS SBC clamp bezpoÅrednio nad miejscem styku wÄÅ¼a ze spigot (ponad Å¼ebrami). - Zamknij i dociÅnij zacisk zgodnie z instrukcjÄ BOSS SBC (rÃ³wnomierne napiÄcie, kontrola momentu jeÅli wymagana). Zacisk musi zapewniÄ staÅy, rÃ³wnomierny docisk bez deformacji wÄÅ¼a. 5. Kontrola i test - SprawdÅº, czy zÅÄcze jest proste (bez naprÄÅ¼eÅ) i wing nut jest dokrÄcona. - PrzeprowadÅº prÃ³bÄ ciÅnieniowÄ/krÃ³tkie napeÅnienie parÄ przy niskim ciÅnieniu, inspekcja pod kÄtem przeciekÃ³w. - Po pozytywnej prÃ³bie uruchom system przy stopniowym wzroÅcie ciÅnienia do roboczego (max 18 bar, temp. do +230Â°C). Uwagi bezpieczeÅstwa - Nie przekraczaÄ maksymalnych parametrÃ³w pracy (18 bar, +230Â°C). - UÅ¼ywaÄ tylko do pary nasyconej i zgodnie z przeznaczeniem. - Regularnie kontrolowaÄ stan zacisku, nakrÄtki i insertu; wymieniÄ przy widocznych uszkodzeniach. Rezultat: prawidÅowo zmontowane, paroszczelne i wysokotemperaturowe poÅÄczenie Åatwe do demontaÅ¼u dziÄki wing nut B.

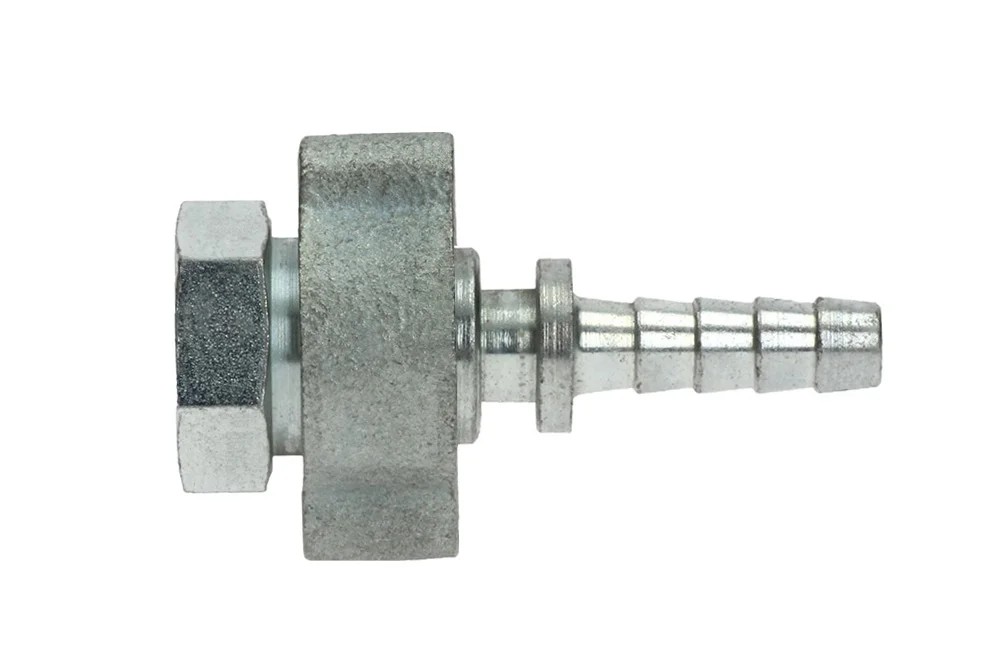

Embout de flexible vapeur avec filetage femelle, acier/fonte galvanisés GF BOSS

Flexibles pour vapeur, Tous les produits/

Informations complémentaires

Matériau	CS – acier (fonte)
Longueur standard [m]	60

Embouts à filetage femelle BSP et NPT pour flexibles en caoutchouc pour vapeur, avec queue cannelée, avec verrouillage – pour montage sur le flexible à l’aide de colliers vapeur de type BOSS SBC. L’embout complet se compose de trois pièces : un embout sphérique GB avec queue (« tétine ») pour flexible, un écrou papillon B avec filetage femelle spécial (NPS) et un adaptateur spécial GFB avec filetage mâle (NPS) identique à celui de l’écrou et filetage femelle correspondant à la taille de l’embout. L’adaptateur GFB comporte un insert conique en polymère ou en cuivre, coopérant avec l’embout sphérique. Cela crée une connexion étanche, résistante à la vapeur et aux hautes températures, facile à dévisser et à visser sans outils spéciaux, grâce à l’écrou papillon. Matière : acier/fonte galvanisés. Pression de service : 18 bar (+210°C) – vapeur saturée. Température de service : jusqu’à +230°C.

Liste des variantes de produit

Référence article	Nom de la variante du produit	DN	BAR	Disponibilité	Actions
DX-GF-04-04-NPT	Embout GF avec filetage femelle NPT 1/4", tuyau 1/4"	6	18	En stock	Demande
DX-GF-06-06	Embout GF avec filetage femelle BSP 3/8", tuyau 3/8"	10	18	En stock	Demande
DX-GF-06-06-NPT	Embout GF avec filetage femelle NPT 3/8", tuyau 3/8"	10	18	En stock	Demande
DX-GF-08-08	Embout GF avec filetage femelle BSP 1/2", tuyau 1/2"	12	18	En stock	Demande
DX-GF-08-08-NPT	Embout GF avec filetage femelle NPT 1/2", tuyau 1/2"	12	18	En stock	Demande
DX-GF-12-12	Embout GF avec filetage femelle BSP 3/4", tuyau 3/4"	20	18	En stock	Demande
DX-GF-12-12-NPT	Embout GF avec filetage femelle NPT 3/4", tuyau 3/4"	20	18	En stock	Demande
DX-GF-16-16	Embout GF avec filetage femelle BSP 1", tuyau 1"	25	18	En stock	Demande
DX-GF-16-16-NPT	Embout GF avec filetage femelle NPT 1", tuyau 1"	25	18	En stock	Demande
DX-GF-20-20	Embout GF avec filetage femelle BSP 1.1/4", tuyau 1.1/4"	32	18	En stock	Demande
DX-GF-20-20-NPT	Embout GF avec filetage femelle NPT 1.1/4", tuyau 1.1/4"	32	18	En stock	Demande
DX-GF-24-24	Embout GF avec filetage femelle BSP 1.1/2", tuyau 1.1/2"	38	18	En stock	Demande
DX-GF-24-24-NPT	Embout GF avec filetage femelle NPT 1.1/2", tuyau 1.1/2"	38	18	En stock	Demande
DX-GF-32-32	Embout GF avec filetage femelle BSP 2", tuyau 2"	50	18	En stock	Demande
DX-GF-32-32-NPT	Embout GF avec filetage femelle NPT 2", tuyau 2"	50	18	En stock	Demande
DX-GF-40-40	Embout GF avec filetage femelle BSP 2 1/2", tuyau 2 1/2"	65	18	En stock	Demande
DX-GF-40-40-NPT	Embout GF avec filetage femelle NPT 2 1/2", tuyau 2 1/2"	65	18	En stock	Demande
DX-GF-48-48	Embout GF avec filetage femelle BSP 3", tuyau 3"	75	18	En stock	Demande
DX-GF-48-48-NPT	Embout GF avec filetage femelle NPT 3", tuyau 3"	75	18	En stock	Demande
DX-GF-64-64	Embout GF avec filetage femelle BSP 4", tuyau 4"	100	18	En stock	Demande
DX-GF-64-64-NPT	Embout GF avec filetage femelle NPT 4", tuyau 4"	100	18	En stock	Demande
DX-GF-96-96-NPT	Embout GF avec filetage femelle NPT 6", tuyau 6"	150	18	En stock	Demande

Vous avez besoin d'une plus grande quantité de produits ou d'un devis personnalisé ?

Appelez-nous : +33 679 352 568 ou envoyez-nous un e-mail : wirthjeanpierre@aol.fr

Envoyer une demande

Embouts à filetage femelle BSP et NPT pour flexibles en caoutchouc pour vapeur, avec queue cannelée, avec verrouillage – pour montage sur le flexible à l’aide de colliers vapeur de type BOSS SBC. L’embout complet se compose de trois pièces : un embout sphérique GB avec queue (« tétine ») pour flexible, un écrou papillon B avec filetage femelle spécial (NPS) et un adaptateur spécial GFB avec filetage mâle (NPS) identique à celui de l’écrou et filetage femelle correspondant à la taille de l’embout. L’adaptateur GFB comporte un insert conique en polymère ou en cuivre, coopérant avec l’embout sphérique. Cela crée une connexion étanche, résistante à la vapeur et aux hautes températures, facile à dévisser et à visser sans outils spéciaux, grâce à l’écrou papillon. Matière : acier/fonte galvanisés. Pression de service : 18 bar (+210°C) – vapeur saturée. Température de service : jusqu’à +230°C.
