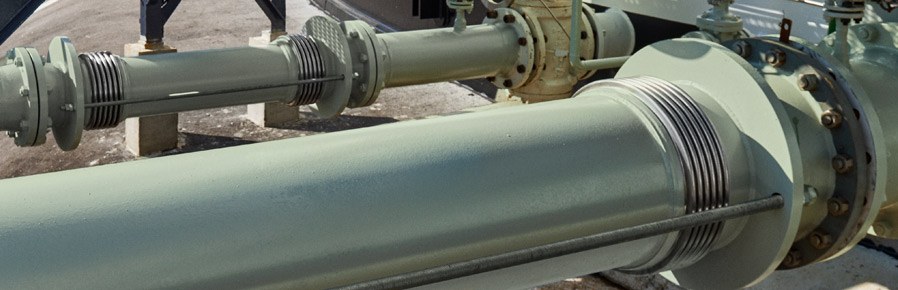

Compensateurs en acier
Compensateurs en acier – informations générales
Les compensateurs en acier sont composés d’un ou plusieurs soufflets en acier ondulé multicouches et de raccordements appropriés tels que brides, embouts à souder ou autres connexions. Pour former le soufflet, plusieurs couches adjacentes de tôle sont façonnées en ondulations. Une seule feuille d’acier inoxydable a, par exemple, une épaisseur de 0,2 à 0,5 mm. Cette conception multicouche du soufflet assure une flexibilité bien supérieure à celle d’une conception monocouche de même épaisseur totale et de même hauteur d’ondulation – comme c’est le cas, par exemple, pour les flexibles métalliques ondulés. Ainsi, le flexible métallique ondulé ne peut pas remplacer le compensateur – il ne peut pas absorber une déformation comparable avec la même flexibilité.
Les compensateurs en acier sont disponibles avec un manchon interne en acier pour guider le flux du fluide. Les soufflets et les manchons internes sont fabriqués dans les aciers suivants : 1.4541 (AISI 321), 1.4571 (AISI316Ti) et autres. Les brides et les parties de raccordement sont en acier au carbone, acier inoxydable, acier résistant aux acides et autres matériaux. Plage de température de service : de -270°C à 600°C. Pression de service : du vide total jusqu’à plusieurs dizaines de bar. Plage de diamètres nominaux : de DN40 à DN6000.
Les compensateurs SaniComp sont bien plus efficaces pour absorber les déplacements que les tuyauteries en U utilisées dans certains cas. Ils sont principalement conçus pour les installations sanitaires, où l’hygiène est primordiale. Les compensateurs SaniComp sont certifiés par l’EHEDG – European Hygienic Engineering Group (les compensateurs SaniComp peuvent être utilisés dans les installations utilitaires partout en Europe). Température de service jusqu’à 200°C (80°C en standard).
Les compensateurs à chambre sont constitués de deux soufflets montés l’un dans l’autre : un soufflet intérieur – de plus petit diamètre et un soufflet extérieur – de plus grand diamètre. Une chambre formée entre eux permet la circulation d’un fluide caloporteur à température élevée (par exemple huile, eau, vapeur), qui chauffe le soufflet intérieur transportant le fluide principal.
Type de compensateur :
Compensateur en acier axial
Compensateur de dilatation en acier axial
Compensateur de dilatation en acier angulaire
Informations complémentaires ::
Compensateur de dilatation en acier à brides fixes
Compensateur de dilatation en acier à brides tournantes
Compensateur de dilatation en acier à souder
Besoin d'aide pour choisir un produit ou vous ne trouvez pas le bon ?
Informations complémentaires :
FAQ – Compensateurs de dilatation en acier
Les compensateurs en acier existent dans d’innombrables variantes de conception et de matériaux, ce qui leur permet de fonctionner dans des plages de paramètres très élevées.
Lorsque des compensateurs à soufflet multicouche sont utilisés, leur pression de service peut dépasser 100 bar, selon le diamètre du compensateur.
Il en va de même pour la température de service, qui peut atteindre des valeurs proches de +1000°C lorsque certains matériaux sont utilisés, par exemple les alliages Inconel.
Selon leur conception, les compensateurs en acier peuvent absorber des mouvements dans plusieurs directions :
| axial | latéral | angulaire |
 |  |  |
| le long de l’axe du compensateur : compression ou extension | perpendiculairement à l’axe longitudinal du compensateur | déplacement angulaire du compensateur par rapport à son axe longitudinal |
Bien entendu, dans les conditions réelles de fonctionnement d’une installation, les directions de déplacement auxquelles un compensateur est exposé peuvent être une combinaison de ces directions de base mentionnées ci-dessus.
Les compensateurs en acier peuvent être fabriqués à partir de divers alliages d’acier, selon les conditions (pression, température) dans lesquelles ils fonctionneront et le type de fluide qui les traversera.
Les éléments de travail des compensateurs, c’est-à-dire les soufflets, sont généralement réalisés en acier inoxydable standard et en acier résistant aux acides : 1.4541(ASI321), 1.4404(AISI316L), 1.4571(AISI316Ti) ou 1.4301(AISI304). Les autres composants des compensateurs, y compris les embouts de tuyaux, brides, tirants et autres accessoires, peuvent être fabriqués soit dans les mêmes aciers que ci-dessus, soit dans différents types d’aciers au carbone adaptés aux conditions de fonctionnement du compensateur.
Une couche supplémentaire de zingage ou de peinture anticorrosion peut être appliquée sur les composants en acier au carbone.
Les compensateurs conçus pour fonctionner à haute température (par exemple au-dessus de +500°C) sont réalisés en alliages à résistance accrue à la température, par exemple 1.4828(AISI309), 2.4816/INCONEL 600 ou 2.4856/INCONEL 625.
En outre, les compensateurs ou certains de leurs composants exposés à l’action mécanique du fluide, par exemple l’abrasion, sont souvent réalisés en alliages tels que Hardox, offrant une résistance accrue à ces sollicitations.
Le soufflet d’un compensateur en acier peut être fabriqué aussi bien en version multicouche (la plus courante) qu’en version monocouche (plus rare).
Le nombre de couches d’un soufflet en acier dépend des paramètres du compensateur, notamment la pression de conception, la température et la valeur du déplacement prévu.
Les soufflets multicouches peuvent comporter de 2 à 10 couches.
L’épaisseur d’une seule couche de soufflet varie de 0,2 mm à plusieurs millimètres.
