Cintreuses de tubes
Cintreuses de tubes – informations générales
Machines conçues pour le cintrage des tubes hydrauliques. Largement utilisées dans les petits ateliers et pour la production en série. Taille maximale des tubes : 42 x 4 mm. Les types suivants de cintreuses sont proposés :

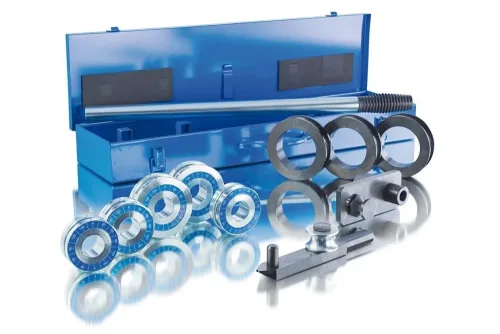

- Modèle manuel très simple, conçu pour les tubes hydrauliques de diamètre extérieur de 6 à 18 mm, épaisseur de paroi jusqu’à 2 mm. À monter dans un étau. Complet, avec galets de cintrage, livré dans une boîte métallique. Principalement destiné aux petits ateliers. Dimensions : 720 x 130 x 125 mm. Poids : 6 kg.
- Cintreuses hydrauliques avec pompe hydraulique manuelle à deux étages. La version CM42 se monte dans un étau, la version CMS42 est livrée avec un socle métallique et un support d’outils.
- Cintreuse hydraulique avec pompe hydraulique électrique. Elle dispose d’un panneau de commande manuel séparé et d’un interrupteur de fin de course pour faciliter la production en série. L’angle de cintrage maximal varie de 120° à 170°, selon le diamètre du tube.
- Cintreuse hydraulique semi-automatique avec pompe hydraulique électrique. La construction et le principe de fonctionnement reposent sur l’enroulement du tube autour d’un gabarit rotatif. Un panneau de commande électronique intégré permet d’obtenir des résultats de cintrage très précis. Après avoir appuyé sur le bouton « start » du panneau de commande, la machine cintre le tube à l’angle prédéfini sans intervention supplémentaire de l’opérateur. Une double pédale au pied avec interrupteur de sécurité est disponible en option. Les outils de cintrage (matrices), sur lesquels les tubes sont cintrés, sont à commander séparément (18 tailles).
Les outils de cintrage (matrices de cintrage, sur lesquels le tube est cintré) conçus pour les cintreuses CM 42, CMS 42 et C 42 sont à commander séparément. Ils sont disponibles en set (matrices métriques, 17 pièces) ou individuellement (matrices métriques et deux types de matrices impériales – tailles « GAS » et « WHITWORTH »).
Liste des produits :
Besoin d'aide pour choisir un produit ou vous ne trouvez pas le bon ?
FAQ – Cintreuses de tubes
Tubes métriques en acier carbone et en acier inoxydable avec des diamètres extérieurs de 6 à 22 mm, selon le type de cintreuse.
Oui, mais uniquement pour les petits diamètres, par exemple 6 ou 8 mm. Cela dépend de la robustesse de la cintreuse et de la force de l’opérateur.
Non, les cintreuses manuelles OP-RM18 et VS-RM22 peuvent être montées dans un étau.
Informations complémentaires :
Vidéo : VS RM22 – cintreuse manuelle conçue pour le cintrage de tubes
Découvrez ses capacités !
