Raccords rapides basse pression – informations générales

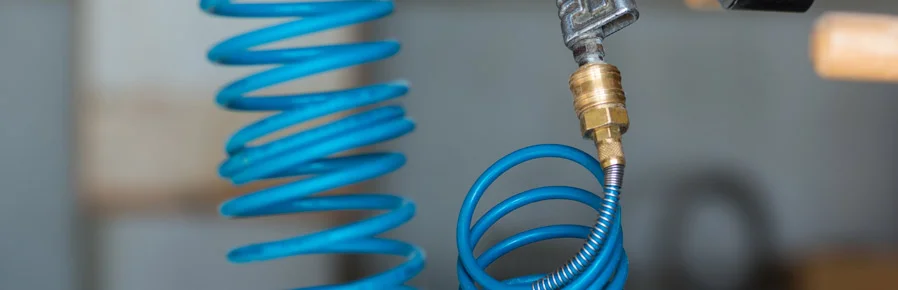

Les raccords rapides basse pression (pression de service maximale jusqu’à plusieurs dizaines de bar) sont conçus pour connecter des flexibles à différents éléments et équipements de systèmes dans des applications industrielles transportant de l’air, des gaz et des fluides. Les raccords rapides pour air comprimé sont les plus couramment utilisés dans une multitude d’applications, telles que le raccordement de systèmes par flexibles ou de compresseurs d’air à des outils pneumatiques (ex. pistolets de soufflage, clés pneumatiques, etc.). Les raccords rapides se divisent en groupes suivants :

  • raccords rapides à passage libre : sans clapet ni dans la fiche ni dans la douille ;
  • raccords rapides à obturation simple : avec un clapet intégré dans la douille (standard), ce clapet s’ouvre lors de l’insertion de la fiche, la fiche ne comporte pas de clapet ;
  • raccords rapides à double obturation : la douille et la fiche comportent toutes deux un clapet, ceux-ci s’ouvrent lors de la connexion ;
  • raccords rapides à coupure sèche : double obturation, la face plate de la douille et de la fiche assure un minimum, voire aucune fuite lors du raccordement ou du débranchement.

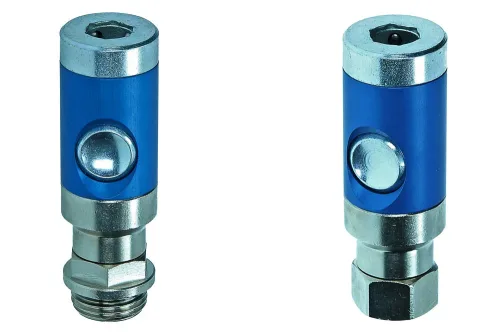

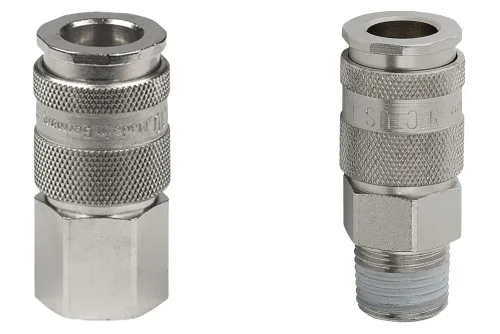

La fiche est verrouillée dans le corps de la douille par un mécanisme de verrouillage (généralement des billes pressées contre le profil extérieur de la fiche). Il existe de nombreux profils de fiches, certains conformes à des normes internationales, d’autres à des standards propres à un ou plusieurs fabricants, plus ou moins répandus dans l’industrie. L’interchangeabilité des raccords rapides de différents fabricants peut être considérée comme la capacité à connecter une douille et une fiche du même profil mais de fabricants différents, ce qui nécessite à chaque fois une vérification. Il est recommandé d’utiliser la douille et la fiche du même fabricant.

  • diamètre nominal DN (défini comme le diamètre intérieur du passage du raccord rapide, en mm) et débit (capacité) – pour l’air et les gaz, exprimé en l/min (litres à pression atmosphérique, pression normale) à une pression d’entrée pe = 6 bar et une chute de pression spécifique dans le raccord rapide Δp = 0,5 bar ou 1 bar. Il est important de comparer la capacité de débit des raccords rapides à la même pe et Δp.
  • matériau d’étanchéité, plage de température de service et résistance chimique – par exemple, pour l’air à température ambiante, un joint NBR est le plus approprié.
  • matériau des éléments du raccord rapide, résistance mécanique et résistance chimique – par exemple, le laiton convient pour l’air, mais les fiches en laiton s’usent plus rapidement que celles en acier inoxydable en raison des connexions fréquentes et des vibrations.
  • connexion facile et solide – pour connecter et déconnecter les raccords rapides, il faut parfois utiliser les deux mains, parfois une seule (utilisation à une main).
  • protection contre la décharge incontrôlée de l’air résiduel, par exemple lors du débranchement d’un outil pneumatique – ce dispositif de sécurité est une caractéristique des raccords rapides déconnectés sans pression.

Tubes International propose une large gamme de raccords rapides de tous types, issus des fabricants les plus réputés dans le monde entier.
