Flexibles métalliques pour pression
Flexibles métalliques de pression – informations générales
Les flexibles métalliques sont fabriqués à partir de tôle ondulée en acier inoxydable austénitique (AISI 321, AISI 316L) par formage mécanique ou hydroformage. Utilisés dans des conditions de haute température – jusqu’à plusieurs centaines de degrés (eau chaude, vapeur, huile, températures ambiantes élevées), pour les basses températures (gaz cryogéniques), pour les gaz techniques (ex. oxygène, argon, hélium) et de nombreuses autres substances chimiques.
La pression de service atteint plusieurs centaines de bar selon le type de flexible, le diamètre et la température. Adaptés aux conditions de flexion cyclique sous pression (durée de vie de 50 000 cycles confirmée selon la norme ISO 10380).
Versions disponibles avec tresse en acier inoxydable AISI 304, sans tresse ou avec double tresse, diamètres nominaux de DN6 à DN250.
Utilisés comme ensembles de flexibles complets avec raccords en acier carbone ou en acier inoxydable soudés sur le flexible. La qualité supérieure des flexibles et ensembles de flexibles soudés chez Tubes International est attestée par des certificats délivrés par Germanischer Lloyd, Det Norske Veritas et l’Office d’Inspection Technique (UDT) dans le cadre de la conformité à la Directive Équipements Sous Pression 97/23/CE.
Ensembles de flexibles métalliques avec raccords
Ensembles de flexibles prêts à l’emploi, réalisés à partir de flexibles métalliques de pression avec raccords soudés (en acier carbone, acier inoxydable 304 et 316/316L). Ensembles avec raccords filetés standard, brides, tubes et autres raccords. Avec filetage BSP, BSPT, NPT, filetage métrique et filetage UNF impérial. Brides fixes ou tournantes selon PN-EN 1092-1 (DIN PN), également brides selon la norme américaine ANSI B 16.5. Des raccords spéciaux sont fabriqués sur demande client, toujours dans les meilleurs délais. Les ensembles de flexibles avec raccords en laiton brasés sont également disponibles.
Les raccords sont soudés par nos soudeurs certifiés sous atmosphère de gaz de protection, dans des conditions de production contrôlées. La qualité supérieure des flexibles et ensembles de flexibles soudés chez Tubes International est attestée par des certificats délivrés par Germanischer Lloyd, Det Norske Veritas et l’Office d’Inspection Technique (UDT) dans le cadre de la conformité à la Directive Équipements Sous Pression 97/23/CE.
Il existe également une gamme d’ensembles de flexibles en acier chauffés, par exemple à la vapeur, avec conception à double enveloppe (voir la rubrique flexibles chauffés).
Lors du choix d’un ensemble de flexible en acier, outre la pression de service, la température et la résistance chimique, il convient également de prendre en compte les conditions de raccordement à l’installation, notamment la longueur, la position, le rayon de courbure minimal – en particulier si l’installation est mobile. Il est recommandé de préparer un schéma dimensionnel de l’installation.
Caractéristiques principales des flexibles métalliques de pression :
– résistance au vieillissement, à la chaleur, aux huiles et hydrocarbures, à de nombreux produits chimiques, à la vapeur, à l’eau chaude, etc.
– large plage de résistance en température (de -270°C à +700°C)
– ininflammabilité
– résistance à la haute pression et au vide
– imperméabilité aux gaz et liquides pénétrants
– flexibilité pour grands diamètres et basses températures, résistance au pincement
– conductivité électrique et thermique élevée
– raccords fixés de façon permanente, mode de rupture relativement sûr en cas de défaillance.
En raison de la construction spécifique des flexibles métalliques de pression, la sélection et l’installation du flexible doivent être réalisées en concertation avec Tubes International.
Remarque :
– toujours respecter les instructions de montage et d’utilisation du manuel,
– ne jamais vriller le flexible lors de l’installation ou de l’utilisation,
– la flexion dynamique doit être déterminée et prise en compte,
– le matériau du flexible et des raccords doit être défini en fonction de l’effet corrosif du fluide et de l’environnement extérieur,
– la présence et l’effet des vibrations doivent être considérés,
– à des débits très élevés, la structure ondulée du flexible provoque des turbulences, une forte chute de pression et parfois des vibrations dangereuses,
– effectuer les calculs en utilisant un coefficient de correction de température – les données de pression de service dans les tableaux sont basées sur une température ambiante de +20°C.
La norme ISO 10380 spécifie les exigences de conception, de fabrication, d’essais et d’installation des ensembles de flexibles métalliques de pression. En termes de durée de vie, la norme divise les flexibles en quatre classes. Tubes International propose des flexibles répondant à une exigence de durée de vie moyenne de 50 000 cycles de flexion.
Matériaux de base les plus courants pour les flexibles métalliques :
- Acier inoxydable AISI 304 (tresse)
- Acier inoxydable AISI 321 (flexible)
- Acier inoxydable AISI 316 L (flexible et tresse)
- Alliages de cuivre : bronze (flexible et tresse, utilisé jusqu’à 200°C)
- Alliages de nickel : Monel, Inconel (flexible et tresse, utilisés pour une haute résistance à la corrosion, notamment au chlore)
Les raccords des flexibles métalliques de pression sont assemblés sur le flexible par :
- vissage (un type spécial de raccord réutilisable permet l’installation directement sur les connexions du système ; paramètres de pression limités),
- brasure tendre ou forte – résistance en température limitée,
- soudage TIG – méthode d’assemblage la plus courante.
Les raccords pour flexibles métalliques sont réalisés en acier carbone, acier inoxydable AISI 304 et 316, alliages de nickel et alliages de cuivre (laiton, bronze).
ATTENTION ! Les raccords en acier carbone ne doivent pas être utilisés pour des températures inférieures à -20°C et supérieures à +400°C.
Liste des produits :
Flexibles en acier pour applications statiques

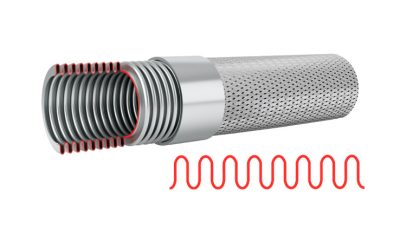

Flexibles en acier résistants aux vibrations
Flexibles en acier hydroformés
Flexibles en acier très flexibles
