Distributeurs monoblocs à tiroir commandés par levier manuel ou électro-aimant avec ressorts de rappel. Conçus pour les systèmes hydrauliques de grues, palans, engins de chantier, machines agricoles, etc. Équipés en standard d’une soupape de sécurité type C (réglée à 140 bar) et de tiroirs type 1 (pour vérins double effet).

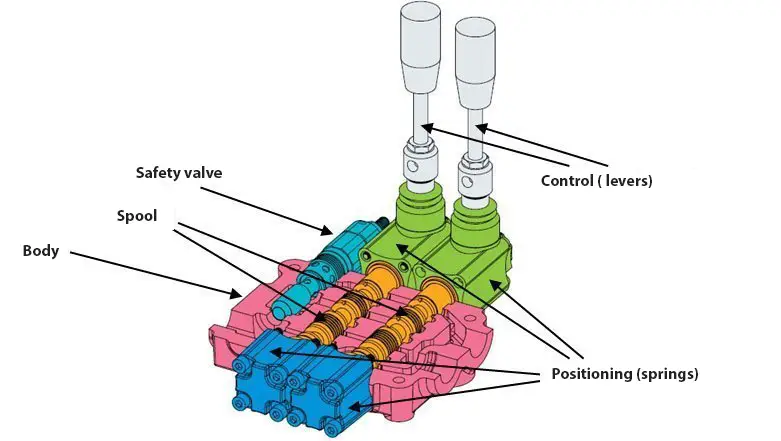

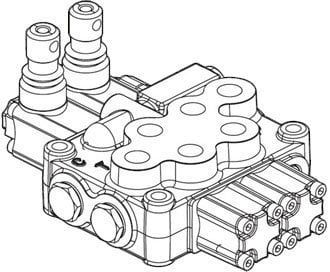

Construction d’un distributeur hydraulique

Schéma hydraulique

• nombre de voies : 4 (nombre d’ensembles flexibles raccordés aux orifices en position neutre)
• nombre de positions : 2 ou 3 (nombre de carrés adjacents)
• 0 (position neutre)
• a, b (position actionnée)
• P (passage pression/alimentation)
• T (passage réservoir/retour)
• A, B (passage de travail)

Types de tiroirs

Type de commande

Soupape de sécurité

Type A	Type B	Type C	Type D
sans soupape	40 ÷ 80 [bar]	63 ÷ 200 [bar]	160 ÷ 315 [bar]

Sélection d’un distributeur hydraulique multisections

Lors de la sélection, veuillez prendre en compte les critères suivants :

• nombre de sections (1, 2, 3, …)
• taille des raccords filetés
• type de tiroir (pour chaque section)
• type de commande (pour chaque section)
• pression de service
• débit
• exigences supplémentaires (ex. verrouillage)

Types de distributeurs hydrauliques

Type de distributeur	Débit nominal	Pression de service max. (passage A, B, P)	Pression de retour max. (passage T)	Nombre max. de sections de travail	Taille du raccordement	Commande
YFM35	45 l/min	315 [bar]	25 [bar]	6	3/8” BSP	leviers
YFM55	60 l/min	315 [bar]	25 [bar]	6	1/2″ BSP	leviers
YE45	45 l/min	250 [bar]	25 [bar]	6	3/8” BSP	12V DC



Fonction power beyond

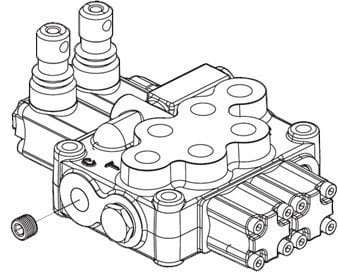

Power beyond – les distributeurs ci-dessus sont équipés d’un adaptateur qui, une fois monté à l’intérieur du corps, permet le fonctionnement avec la fonction power beyond. L’adaptateur bloque la connexion directe entre le passage pression (P) et le passage retour (T). L’huile sous pression non utilisée est ainsi dérivée ailleurs dans le système hydraulique pour alimenter d’autres éléments.

fonctionnement normal	fonctionnement avec power beyond
