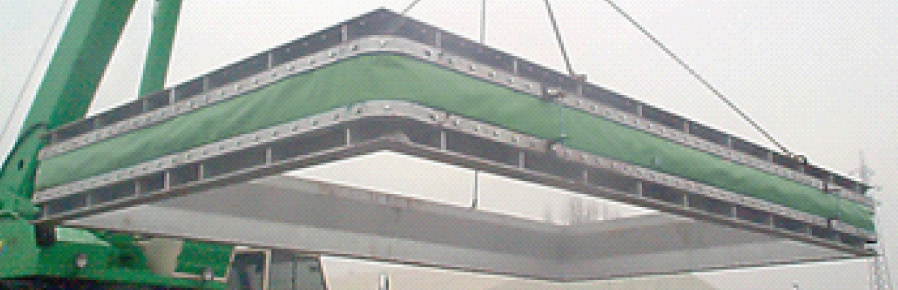

Compensateurs de dilatation en tissu – informations générales

Dans certaines conditions, les compensateurs en caoutchouc classiques ne peuvent pas être utilisés pour diverses raisons, par exemple des températures extrêmement élevées pouvant atteindre 1000°C, des dimensions très importantes ou une forme non standard. Dans ces cas, le compensateur en tissu s’avère être la meilleure solution. Les compensateurs en tissu sont conçus pour des installations basse pression. Ils sont principalement utilisés pour l’air chaud et froid, les fumées d’échappement et les produits pulvérulents secs. Ils compensent parfaitement les déplacements thermiques et mécaniques dans différents types de conduites : gaines d’air chaud, conduites d’échappement de turbines à gaz, installations de désulfuration des fumées dans les centrales électriques, canalisations et gaines transportant des poudres, poussières ainsi que des denrées alimentaires en vrac.

Ils se caractérisent par une structure multicouche. Toutes les couches du soufflet du compensateur, de l’intérieur vers l’extérieur, sont soigneusement sélectionnées pour correspondre aux propriétés du fluide véhiculé. Elles sont réalisées en tissu polyester, tissu en fibre d’aramide (Kevlar), tissu en fibre de verre, fibre céramique et tissus imprégnés de caoutchouc EPDM, Hypalon (CSM), silicone, Viton, films ou membranes PTFE, couches d’isolation thermique, etc. Sans amiante. Ils peuvent être réalisés dans n’importe quelle forme ou dimension. Les soufflets sont formés en manchons droits et lisses ou ondulés, avec réduction de diamètre, assemblés avec des brides pour former des compensateurs droits ou ondulés, etc. Ils peuvent être conçus avec des cadres de support métalliques internes ou externes pour résister à la pression et maintenir leur forme, avec des gaines d’écoulement pour guider le flux à l’intérieur du compensateur, recommandées pour des débits élevés, pour des produits abrasifs ou des poussières, afin de réduire l’accumulation d’impuretés sur les parois du soufflet. Les compensateurs en tissu sont montés sur les ensembles de flexibles fixes d’une installation à l’aide de colliers à vis sans fin, de bandes ou de collerettes (le matériau du soufflet du compensateur est replié pour former une collerette). Ils sont conçus et fabriqués sur commande, selon les spécifications du client.

Liste des produits :

Compensateurs de dilatation en tissu

Informations complémentaires :

Option d’installation du compensateur
