Flexibles en caoutchouc pour vapeur
Exemples d’applications des flexibles vapeur en caoutchouc :
Flexibles vapeur en caoutchouc sélectionnés

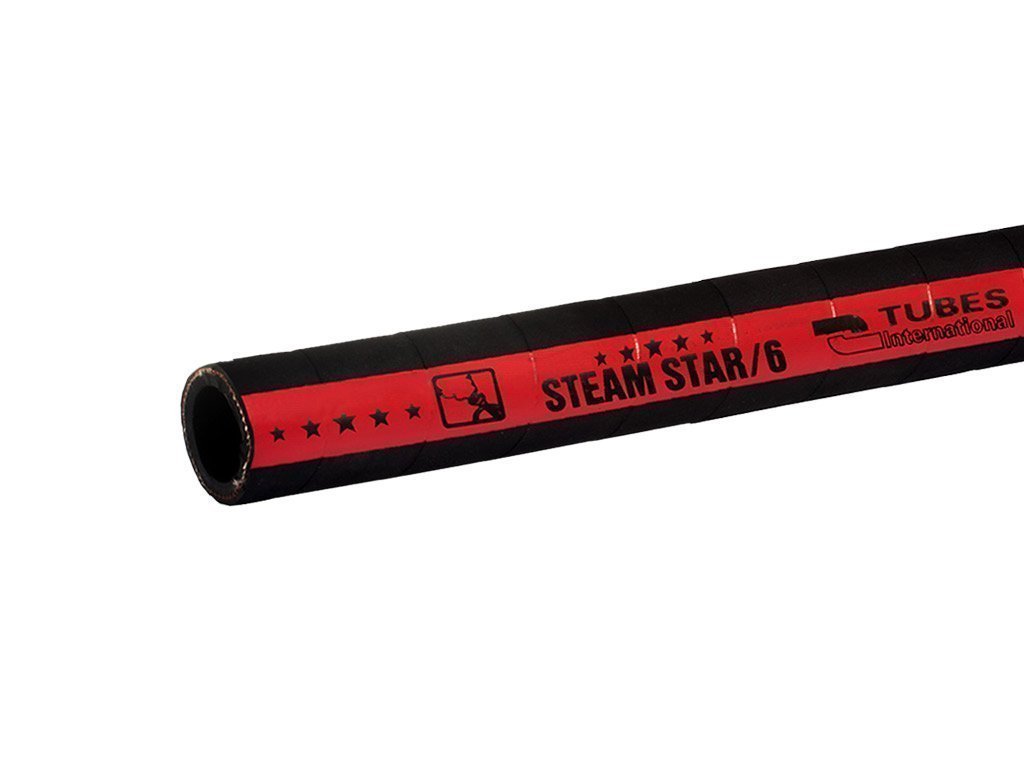

Flexible de refoulement pour vapeur saturée STEAM STAR/6
Tube intérieur : caoutchouc EPDM noir
Renforcement : tresse synthétique
Revêtement extérieur : caoutchouc EPDM noir
Température de service : de -40°C à +170°C
Pression de service : 6 bar

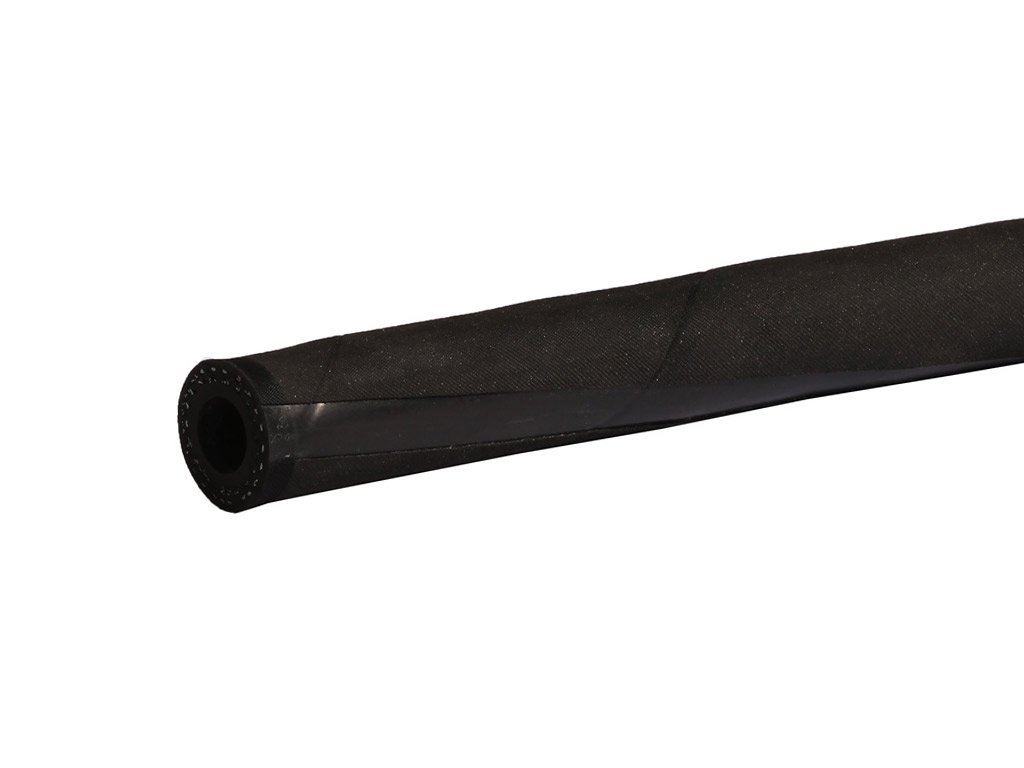

Flexible de refoulement pour vapeur surchauffée VICTORIA®
Tube intérieur : caoutchouc EPDM noir
Renforcement : double tresse en fil d’acier
Revêtement extérieur : caoutchouc EPDM noir (rouge), (spécialement micro-perforé)
Température de service : de -40°C à +210°C (pointes jusqu’à +232°C)
Pression de service : 18 bar
Flexible de refoulement pour vapeur et eau chaude PATOS®
Tube intérieur : caoutchouc butyle blanc
Renforcement : tresse synthétique
Revêtement extérieur : caoutchouc NBR/PVC bleu
Température de service : de -30°C à +95°C (eau), de -30°C à +165°C (vapeur)
Pression de service : 6 bar (vapeur), 10 bar (eau)
La vapeur a un effet destructeur. Elle peut endommager les équipements, causer des blessures graves voire la mort du personnel. Cependant, il est possible d’éviter ce risque : le flexible doit être correctement adapté à l’application, toutes les recommandations ci-dessous concernant l’installation, la maintenance, le stockage, l’inspection doivent être respectées ainsi que les consignes de sécurité.
Sélection d’un flexible caoutchouc pour service vapeur
Lors du choix d’un flexible pour une installation vapeur, il convient d’abord d’identifier ses conditions de fonctionnement :
- pression de service maximale de la vapeur
- température de la vapeur
- type de vapeur : vapeur saturée humide (avec particules d’eau), vapeur saturée sèche, vapeur surchauffée
- la dépendance de la température de la vapeur saturée par rapport à la pression (surpression – indiquée par le manomètre) est présentée ci-dessous :
pression [bar] 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 22 24 temp. [°C] 120 134 144 152 159 165 171 175 180 184 188 192 195 198 201 204 207 210 213 215 220 224
- le flexible sera-t-il soumis à des pics de pression soudains ?
- le flexible sera-t-il soumis à des courbures pendant le fonctionnement sous pression ?
- sera-t-il utilisé en continu ou occasionnellement ?
- sera-t-il manipulé manuellement ?
- quelles sont les conditions extérieures à l’endroit où le flexible sera utilisé, risque de dommages mécaniques, présence éventuelle de produits chimiques ou d’huiles agressifs renversés ou condensés pouvant détériorer la couche externe du flexible
Installation du flexible
- Respectez les instructions générales d’installation des flexibles indiquées dans le manual de manipulation des flexibles vapeur en caoutchouc.
- Vérifiez toujours si les raccords (embouts de flexible) sont conçus pour la vapeur.

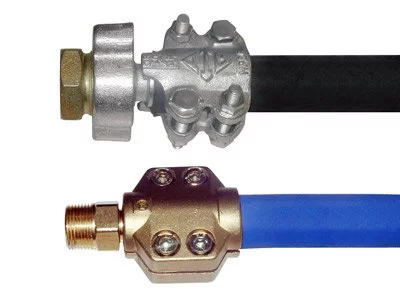

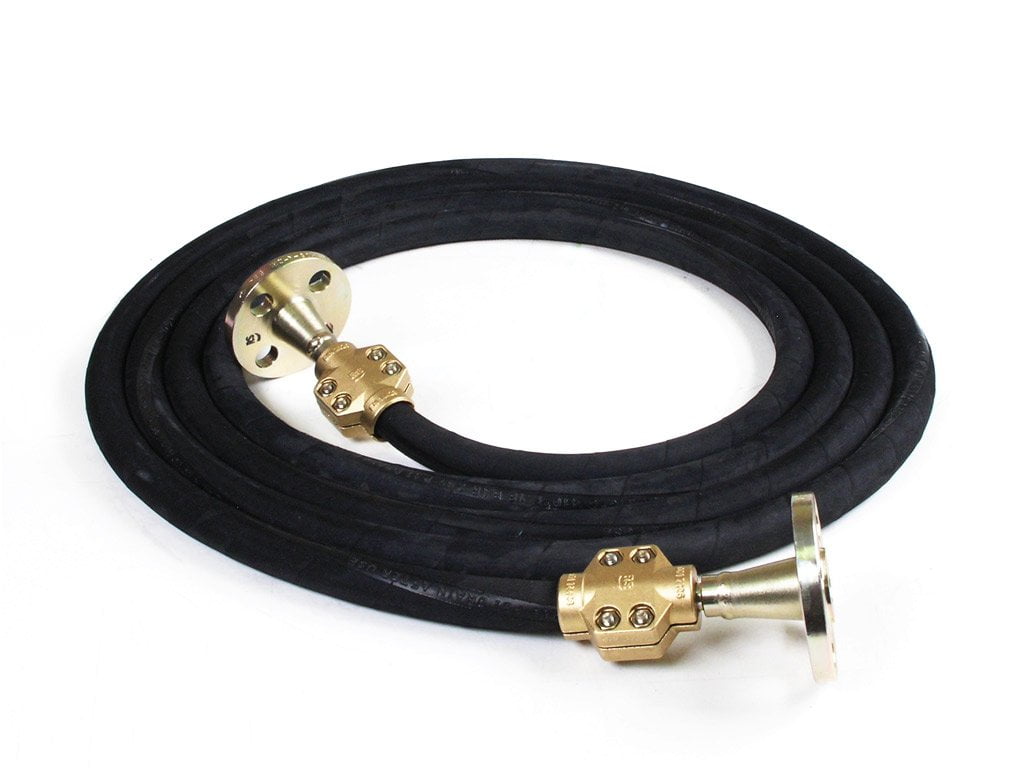

- N’utilisez que des raccords spéciaux conçus pour le service vapeur, montés avec des colliers de sécurité vapeur boulonnés sur le flexible. Avec ces colliers, la connexion peut être resserrée. Lors du montage des raccords, suivez les instructions de sélection et d’assemblage fournies par le fournisseur. Les boulons des colliers de sécurité doivent être serrés pendant toute la durée d’utilisation du flexible. Vérifiez toujours le serrage des boulons avant la mise en service du système vapeur.
- Évitez de trop courber le flexible à proximité des raccords d’extrémité.
Stockage
Le flexible doit être correctement stocké lorsqu’il n’est pas utilisé. Utilisez un support ou une palette pour minimiser le risque d’endommagement lors du stockage. Ne suspendez pas le flexible à un crochet, un clou ou tout autre dispositif susceptible de le percer ou de l’endommager.
Maintenance périodique et inspection des flexibles vapeur
Tous les flexibles vapeur en caoutchouc s’usent avec le temps. Par conséquent, un contrôle continu est d’une importance primordiale. L’opérateur doit vérifier régulièrement si la détérioration n’est pas suffisamment avancée pour empêcher une utilisation sûre.
L’opérateur doit accorder une attention particulière à :
- présence de bosses ou cloques sur le caoutchouc
- fissures exposant la tresse
- fuites de vapeur près des raccords ou à tout autre endroit le long du flexible
- écrasements ou plis susceptibles d’endommager le flexible
- diminution du débit de vapeur indiquant un gonflement de la couche interne
Si l’un des éléments ci-dessus se produit, le flexible doit être immédiatement mis hors service. Ce flexible doit être soigneusement inspecté avant toute réutilisation. Les flexibles sont généralement endommagés près du raccord, là où ils sont exposés à des courbures et déformations excessives. En cas de tels dommages, coupez le raccord du flexible et remontez-le. Les flexibles utilisés en continu à haute température et pression doivent être inspectés périodiquement pour vérifier si la couche interne durcit. Dans la plupart des cas, il est nécessaire de retirer les raccords pour effectuer l’inspection.
Consignes de santé et de sécurité
- Les opérateurs doivent porter des vêtements de travail appropriés couvrant tout le corps, y compris des gants, des chaussures en caoutchouc et une protection oculaire. Le port de vêtements de travail protège le corps contre les brûlures en cas de fuite de vapeur ou d’eau chaude.
- Vérifiez toujours que la zone de travail est exempte de dangers et bien rangée.
- Vérifiez que les boulons sont bien serrés avant chaque mise en marche du système vapeur.
- Le flexible ne doit pas rester sous pression lorsque le système est arrêté. Cela réduit la durée de vie du flexible vapeur.
