Raccords de tubes hydrauliques SAE-J514 (JIC 37°)
Matériau :
Les raccords JIC sont proposés en deux versions de matériaux :
- Acier au carbone zingué, étanchéité standard : caoutchouc NBR
- Acier inoxydable (AISI 316), étanchéité standard : Viton.
Température de service
La température de service admissible dépend du matériau du raccord et du type de joint :
| de -40 °C à +120 °C |
| de -35 °C à +100 °C |
| de -60 °C à +400 °C |
| de -20 °C à +200 °C |
Pression de service
La pression nominale (pression de service maximale) indiquée par le fabricant est calculée pour des conditions de fonctionnement statiques et un coefficient de sécurité de 4:1 pour une connexion à bague coupante, et de 1,5 à 2,5 pour les connexions vissées dans un corps ou les raccords BANJO. Lors du choix d’un raccord, il convient également de prendre en compte la charge dynamique et les vibrations. Pour des températures supérieures à +100 °C, la pression de service maximale peut nécessiter une réduction (contactez Tubes International).
Fluide
Les raccords selon JIC 37° peuvent être utilisés pour le transfert d’une large gamme de fluides et de gaz. Toutefois, la compatibilité du fluide avec le matériau du raccord et le type de joint doit toujours être vérifiée. Pour toute application autre que les huiles hydrauliques standard, veuillez contacter le service technique de TUBES INTERNATIONAL®.
Les tubes destinés à être raccordés avec des raccords JIC 37° doivent être évasés à l’aide d’une machine à évaser (l’utilisation d’outils manuels est à proscrire). Le raccordement d’un raccord à un tube en acier évasé avec un cône à 74° (37° x 2 = 74°) est réalisé par une bague dans un écrou de serrage. La partie évasée à 37° du tube s’accouple avec la partie conique à 37° du corps du raccord, assurant ainsi une étanchéité métal sur métal. Des raccords avec étanchéité élastomère (joint torique) sont également disponibles. Les raccords selon JIC 37° peuvent aussi être connectés à des raccords de type JIC (par exemple TI-ZJW110, TI-ZJZ110) pour flexibles hydrauliques.
 |  |
| avant assemblage | après assemblage |
Type de matériau :

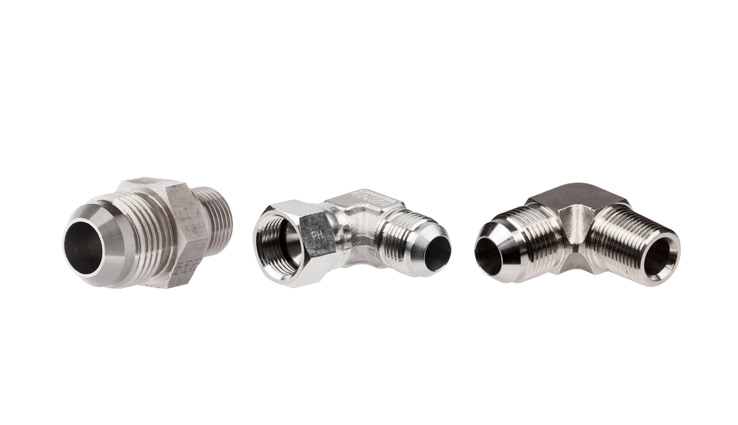

Raccords pour tubes SAE-J514 (JIC 37°) en acier inoxydable AISI 316
Raccords pour tubes SAE-J514 (JIC 37°) en acier au carbone (zingué ou phosphaté)
