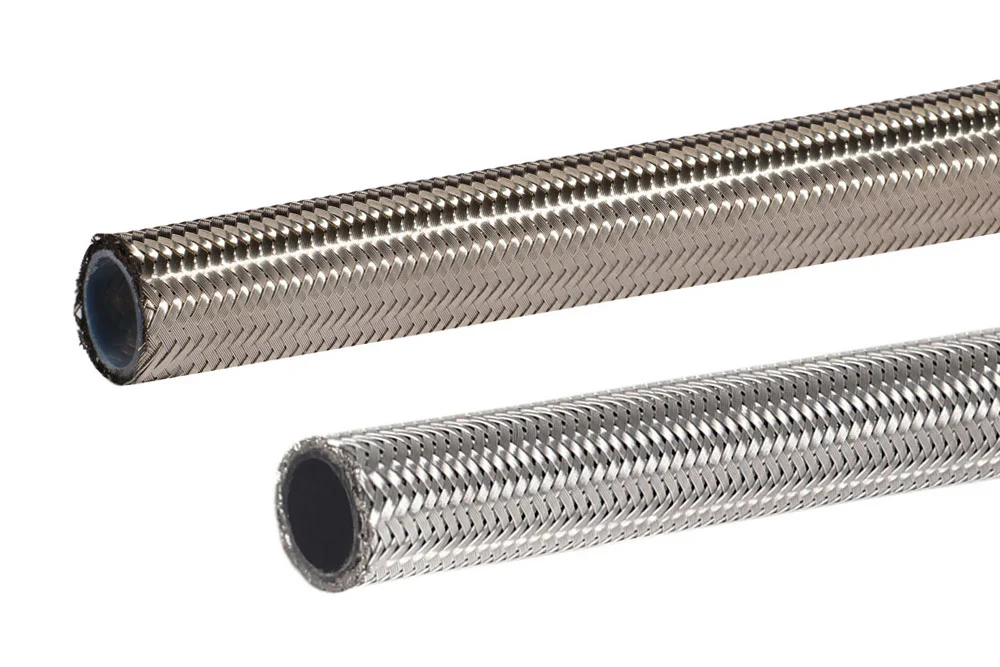

Flexible téflon et antistatique à paroi épaisse, à double tresse en acier AISI 304, SMOOTHBORE HWDB

Informations complémentaires

Matériau

PTFE – téflon et similaires

Température maximale de service [°C]

260

Température de service minimale [°C]

-70

Résistance au vide

non

Longueur standard [m]

10.5, 25, 40, 60

Renfort

2 tresses en acier

Le flexible est réalisé à partir d’un tube lisse en PTFE sans soudure. Le tube téflon du flexible est extrudé dans des conditions strictement définies et contrôlées, ce qui lui assure la plus haute qualité, une porosité minimale et la souplesse et la flexibilité maximales possibles pour un flexible lisse en PTFE. La version à paroi épaisse HW est recommandée pour des conditions de travail plus sévères, pour les gaz (jusqu’à 100 bar) et pour les applications où se produisent des variations cycliques de la température de service. La tresse est réalisée en fil d’acier inoxydable AISI 304 recuit, de haute résistance à la traction 1700 N/mm², avec un angle de tressage et une tension des faisceaux de fils de la tresse strictement contrôlés, ce qui se traduit par des variations de longueur minimales du flexible sous haute pression. En raison des propriétés uniques du PTFE (large plage de températures de service, résistance à la plupart des substances et composés chimiques, adhérence superficielle négligeable), le flexible SMOOTHBORE convient parfaitement au transfert de produits chimiques, de substances alimentaires, de carburants, d’huiles, de peintures, de solvants, de colles, de colorants, de détergents, de vapeur d’eau, etc. – ainsi qu’aux installations haute pression classiques à huile hydraulique. Lorsqu’un risque d’électricité statique est identifié (danger de formation et d’accumulation de charges électriques), il convient d’utiliser les flexibles SMOOTHBORE réalisés en téflon antistatique – version antistatique AS. Le téflon antistatique de la version AS est noir (contient du carbone correctement réparti dans le PTFE) et présente une résistance R < 10⁸ Ω (selon la norme ISO 8031 annexe A). Cela assure l'écoulement et la dissipation des charges électriques. Coefficient de sécurité 3:1 ; si un coefficient 4:1 est exigé (par ex. selon EN 16643), il faut multiplier les valeurs par 0,75. Pour une température de service supérieure à +130°C, la pression de service maximale indiquée dans les paramètres doit être réduite de 0,75 % pour chaque 1°C au-dessus de cette température. Par exemple, à une température de 170°C, la pression de service maximale pour le flexible AF-HWDB-10 est de : 240 bar – (170°C-130°C) x 0,75 = 240 bar – 30 % = 168 bar. La valeur « Épaisseur de paroi » indiquée dans les Données techniques concerne la couche de PTFE. Matériau du flexible : PTFE lisse (téflon). Renfort : double tresse en acier AISI 304. Pression de service : de 40 bar à 350 bar - selon le diamètre du flexible. Température de service : de -70°C à +260°C.

Liste des variantes de produit

Référence articleNom de la variante du produitDNBARDisponibilitéPrixQuantitéActionsCatalogue
AF-HWDB-03Tuyau SMOOTHBORE HWDB 1/8"4350En stock0 zł
Demande
AF-HWDB-03ASTuyau SMOOTHBORE HWDB 1/8" antistatique.4350En stock0 zł
Demande
AF-HWDB-05Tuyau SMOOTHBORE HWDB 3/16"5320En stock0 zł
Demande
AF-HWDB-05ASTuyau SMOOTHBORE HWDB 3/16" antistatique.5320En stock0 zł
Demande
AF-HWDB-06Tuyau SMOOTHBORE HWDB 1/4"6310En stock0 zł
Demande
AF-HWDB-06ASTuyau SMOOTHBORE HWDB 1/4" antistatique.6310En stock0 zł
Demande
AF-HWDB-08Tuyau SMOOTHBORE HWDB 5/16"8275En stock0 zł
Demande
AF-HWDB-08ASTuyau SMOOTHBORE HWDB 5/16 antistatique.8275En stock0 zł
Demande
AF-HWDB-10Tuyau SMOOTHBORE HWDB 3/8"10240En stock0 zł
Demande
AF-HWDB-10ASTuyau SMOOTHBORE HWDB 3/8" antistatique.10240En stock0 zł
Demande
AF-HWDB-13Tuyau SMOOTHBORE HWDB 1/2"12200En stock0 zł
Demande
AF-HWDB-13ASTuyau SMOOTHBORE HWDB 1/2" antistatique.12200En stock0 zł
Demande
AF-HWDB-16Tuyau SMOOTHBORE HWDB 5/8"16155En stock0 zł
Demande
AF-HWDB-16ASTuyau SMOOTHBORE HWDB 5/8" antistatique.16155En stock0 zł
Demande
AF-HWDB-19Tuyau SMOOTHBORE HWDB 3/4"20110En stock0 zł
Demande
AF-HWDB-19ASTuyau SMOOTHBORE HWDB 3/4" antistatique.20110En stock0 zł
Demande
AF-HWDB-25Tuyau SMOOTHBORE HWDB 1"2584En stock0 zł
Demande
AF-HWDB-25ASTuyau SMOOTHBORE HWDB 1" antistatique.2584En stock0 zł
Demande
AF-HWDB-32Tuyau SMOOTHBORE HWDB 1.1/4"3275En stock0 zł
Demande
AF-HWDB-32ASTuyau SMOOTHBORE HWDB 1 1/4" antistatique3275En stock0 zł
Demande
AF-HWDB-38Flexible SMOOTHBORE HWDB 1 1/2″3865En stock0 zł
Demande
AF-HWDB-38ASTuyau SMOOTHBORE HWDB 1.1/2" antistatique.3865En stock0 zł
Demande
AF-HWDB-51Tuyau SMOOTHBORE HWDB 2"5040En stock0 zł
Demande
AF-HWDB-51ASTuyau SMOOTHBORE HWDB 2" antistatique.5040En stock0 zł
Demande

Vous avez besoin d'une plus grande quantité de produits ou d'un devis personnalisé ?

Appelez-nous : +33 679 352 568 ou envoyez-nous un e-mail : wirthjeanpierre@aol.fr

Le flexible est réalisé à partir d’un tube lisse en PTFE sans soudure. Le tube téflon du flexible est extrudé dans des conditions strictement définies et contrôlées, ce qui lui assure la plus haute qualité, une porosité minimale et la souplesse et la flexibilité maximales possibles pour un flexible lisse en PTFE. La version à paroi épaisse HW est recommandée pour des conditions de travail plus sévères, pour les gaz (jusqu’à 100 bar) et pour les applications où se produisent des variations cycliques de la température de service. La tresse est réalisée en fil d’acier inoxydable AISI 304 recuit, de haute résistance à la traction 1700 N/mm², avec un angle de tressage et une tension des faisceaux de fils de la tresse strictement contrôlés, ce qui se traduit par des variations de longueur minimales du flexible sous haute pression. En raison des propriétés uniques du PTFE (large plage de températures de service, résistance à la plupart des substances et composés chimiques, adhérence superficielle négligeable), le flexible SMOOTHBORE convient parfaitement au transfert de produits chimiques, de substances alimentaires, de carburants, d’huiles, de peintures, de solvants, de colles, de colorants, de détergents, de vapeur d’eau, etc. – ainsi qu’aux installations haute pression classiques à huile hydraulique. Lorsqu’un risque d’électricité statique est identifié (danger de formation et d’accumulation de charges électriques), il convient d’utiliser les flexibles SMOOTHBORE réalisés en téflon antistatique – version antistatique AS. Le téflon antistatique de la version AS est noir (contient du carbone correctement réparti dans le PTFE) et présente une résistance R < 10⁸ Ω (selon la norme ISO 8031 annexe A). Cela assure l'écoulement et la dissipation des charges électriques. Coefficient de sécurité 3:1 ; si un coefficient 4:1 est exigé (par ex. selon EN 16643), il faut multiplier les valeurs par 0,75. Pour une température de service supérieure à +130°C, la pression de service maximale indiquée dans les paramètres doit être réduite de 0,75 % pour chaque 1°C au-dessus de cette température. Par exemple, à une température de 170°C, la pression de service maximale pour le flexible AF-HWDB-10 est de : 240 bar – (170°C-130°C) x 0,75 = 240 bar – 30 % = 168 bar. La valeur « Épaisseur de paroi » indiquée dans les Données techniques concerne la couche de PTFE. Matériau du flexible : PTFE lisse (téflon). Renfort : double tresse en acier AISI 304. Pression de service : de 40 bar à 350 bar - selon le diamètre du flexible. Température de service : de -70°C à +260°C.

Informations complémentaires

Matériau

PTFE – téflon et similaires

Température maximale de service [°C]

260

Température de service minimale [°C]

-70

Résistance au vide

non

Longueur standard [m]

10.5, 25, 40, 60

Renfort

2 tresses en acier
