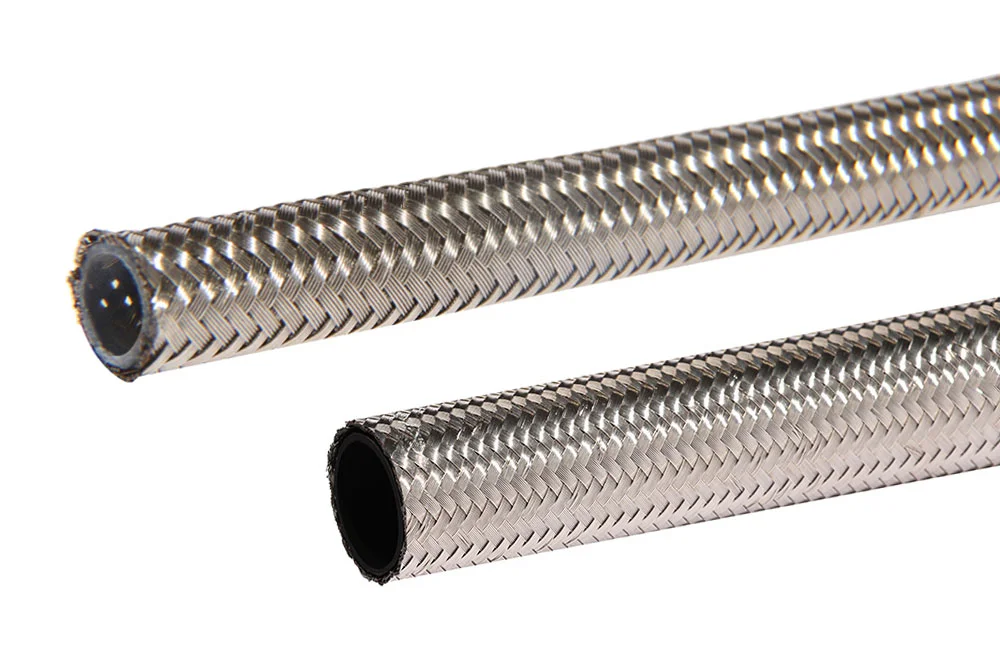

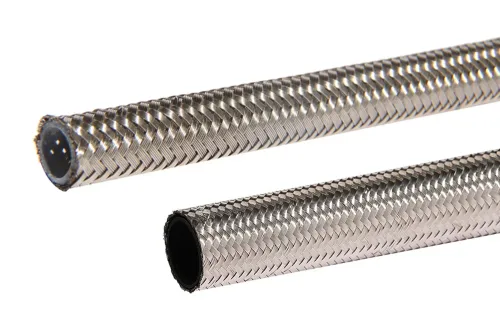

Flexible téflon et antistatique à simple tresse en acier AISI 304, SMOOTHBORE SWSB

Informations complémentaires

Matériau

PTFE – téflon et similaires

Température maximale de service [°C]

260

Température de service minimale [°C]

-70

Résistance au vide

non

Longueur standard [m]

20, 50

Renfort

tresse en acier

Le flexible est réalisé à partir d’un tube lisse en PTFE sans soudure. Le tube téflon du flexible est extrudé dans des conditions strictement définies et contrôlées, ce qui lui assure la plus haute qualité, une porosité minimale et la souplesse et la flexibilité maximales possibles pour un flexible lisse en PTFE. La tresse est réalisée en fil d’acier inoxydable AISI 304 recuit, de haute résistance à la traction 1700 N/mm², avec un angle de tressage et une tension des faisceaux de fils de la tresse strictement contrôlés, ce qui se traduit par des variations de longueur minimales du flexible sous haute pression. En raison des propriétés uniques du PTFE (large plage de températures de service, résistance à la plupart des substances et composés chimiques, adhérence superficielle négligeable), le flexible SMOOTHBORE convient parfaitement au transfert de produits chimiques, de substances alimentaires, de carburants, d’huiles, de peintures, de solvants, de colles, de colorants, de détergents, de vapeur d’eau, etc. – ainsi qu’aux installations haute pression classiques à huile hydraulique. Lorsqu’un risque d’électricité statique est identifié (danger de formation et d’accumulation de charges électriques), il convient d’utiliser les flexibles SMOOTHBORE réalisés en téflon antistatique – version antistatique AS. Le téflon antistatique de la version AS est noir (contient du carbone correctement réparti dans le PTFE) et présente une résistance R < 10⁸ Ω (selon la norme ISO 8031 annexe A). Cela assure l'écoulement et la dissipation des charges électriques. Coefficient de sécurité 3:1 ; si un coefficient 4:1 est exigé (par ex. selon EN 16643), il faut multiplier les valeurs par 0,75. Pour une température de service supérieure à +130°C, la pression de service maximale indiquée dans les paramètres doit être réduite de 0,75 % pour chaque 1°C au-dessus de cette température. Par exemple, à une température de 170ºC, la pression de service maximale pour le flexible AF-SWSB-06 est de : 240 bar – (170°C-130°C) x 0,75 = 240 bar – 30 % = 168 bar. La valeur « Épaisseur de paroi » indiquée dans les Données techniques concerne la couche de PTFE. Matériau du flexible : PTFE lisse (téflon). Renfort : simple tresse en acier AISI 304. Pression de service : de 55 bar à 240 bar - selon le diamètre du flexible. Température de service : de -70°C à +260°C.

Liste des variantes de produit

Référence articleNom de la variante du produitDNBARDisponibilitéPrixQuantitéActionsCatalogue
AF-SWSB-06Tuyau SMOOTHBORE SWSB 1/4"6240En stock0 zł
Demande
AF-SWSB-06ASTuyau SMOOTHBORE SWSB 1/4" antistatique.6240En stock0 zł
Demande
AF-SWSB-08Tuyau SMOOTHBORE SWSB 5/16"8200En stock0 zł
Demande
AF-SWSB-08ASTuyau SMOOTHBORE SWSB 5/16" antistatique.8200En stock0 zł
Demande
AF-SWSB-10Tuyau SMOOTHBORE SWSB 3/8"10190En stock0 zł
Demande
AF-SWSB-10ASTuyau SMOOTHBORE SWSB 3/8" antistatique.10190En stock0 zł
Demande
AF-SWSB-13Tuyau SMOOTHBORE SWSB 1/2"12140En stock0 zł
Demande
AF-SWSB-13ASTuyau SMOOTHBORE SWSB 1/2" antistatique.12140En stock0 zł
Demande
AF-SWSB-16Tuyau SMOOTHBORE SWSB 5/8"16110En stock0 zł
Demande
AF-SWSB-16ASTuyau SMOOTHBORE SWSB 5/8" antistatique.16110En stock0 zł
Demande
AF-SWSB-19Tuyau SMOOTHBORE SWSB 3/4"2080En stock0 zł
Demande
AF-SWSB-19ASTuyau SMOOTHBORE SWSB 3/4" antistatique.2080En stock0 zł
Demande
AF-SWSB-25Tuyau SMOOTHBORE SWSB 1"2555En stock0 zł
Demande
AF-SWSB-25ASTuyau SMOOTHBORE SWSB 1" antistatique.2555En stock0 zł
Demande

Vous avez besoin d'une plus grande quantité de produits ou d'un devis personnalisé ?

Appelez-nous : +33 679 352 568 ou envoyez-nous un e-mail : wirthjeanpierre@aol.fr

Le flexible est réalisé à partir d’un tube lisse en PTFE sans soudure. Le tube téflon du flexible est extrudé dans des conditions strictement définies et contrôlées, ce qui lui assure la plus haute qualité, une porosité minimale et la souplesse et la flexibilité maximales possibles pour un flexible lisse en PTFE. La tresse est réalisée en fil d’acier inoxydable AISI 304 recuit, de haute résistance à la traction 1700 N/mm², avec un angle de tressage et une tension des faisceaux de fils de la tresse strictement contrôlés, ce qui se traduit par des variations de longueur minimales du flexible sous haute pression. En raison des propriétés uniques du PTFE (large plage de températures de service, résistance à la plupart des substances et composés chimiques, adhérence superficielle négligeable), le flexible SMOOTHBORE convient parfaitement au transfert de produits chimiques, de substances alimentaires, de carburants, d’huiles, de peintures, de solvants, de colles, de colorants, de détergents, de vapeur d’eau, etc. – ainsi qu’aux installations haute pression classiques à huile hydraulique. Lorsqu’un risque d’électricité statique est identifié (danger de formation et d’accumulation de charges électriques), il convient d’utiliser les flexibles SMOOTHBORE réalisés en téflon antistatique – version antistatique AS. Le téflon antistatique de la version AS est noir (contient du carbone correctement réparti dans le PTFE) et présente une résistance R < 10⁸ Ω (selon la norme ISO 8031 annexe A). Cela assure l'écoulement et la dissipation des charges électriques. Coefficient de sécurité 3:1 ; si un coefficient 4:1 est exigé (par ex. selon EN 16643), il faut multiplier les valeurs par 0,75. Pour une température de service supérieure à +130°C, la pression de service maximale indiquée dans les paramètres doit être réduite de 0,75 % pour chaque 1°C au-dessus de cette température. Par exemple, à une température de 170ºC, la pression de service maximale pour le flexible AF-SWSB-06 est de : 240 bar – (170°C-130°C) x 0,75 = 240 bar – 30 % = 168 bar. La valeur « Épaisseur de paroi » indiquée dans les Données techniques concerne la couche de PTFE. Matériau du flexible : PTFE lisse (téflon). Renfort : simple tresse en acier AISI 304. Pression de service : de 55 bar à 240 bar - selon le diamètre du flexible. Température de service : de -70°C à +260°C.

Informations complémentaires

Matériau

PTFE – téflon et similaires

Température maximale de service [°C]

260

Température de service minimale [°C]

-70

Résistance au vide

non

Longueur standard [m]

20, 50

Renfort

tresse en acier
