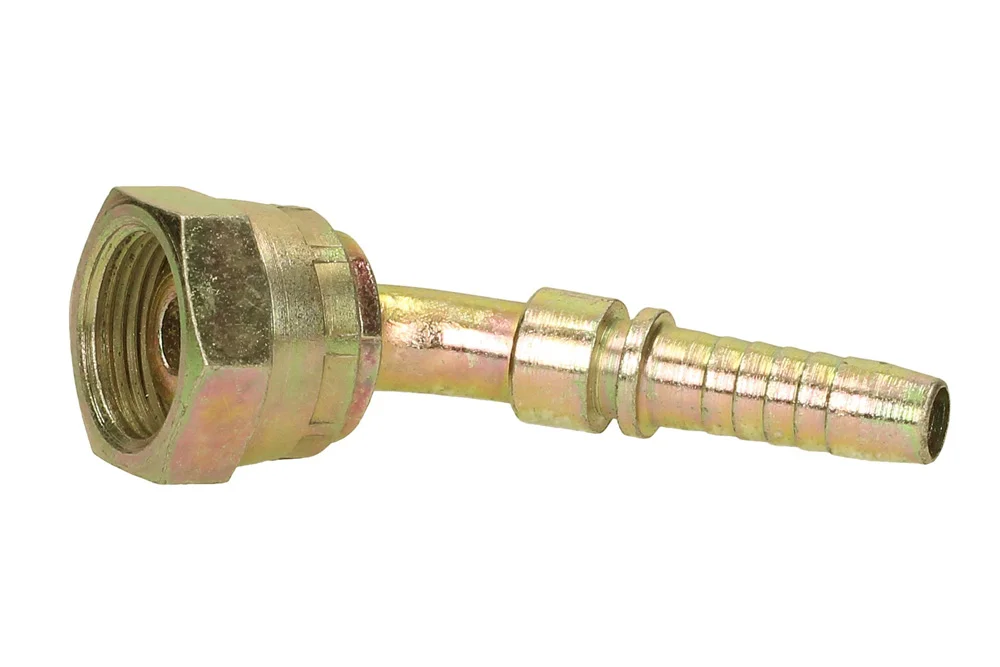

Embout hydraulique DKS 45°, type ZMW312, série lourde, acier au carbone

Informations complémentaires

Matériau	CS – acier (fonte)

Embout hydraulique standard (type Z – avec « queue » hydraulique classique pour flexible), avec filetage métrique intérieur et écrou, étanchéité métal-métal, cône universel 24°/60° (DKS), coudé à 45°, série lourde. Conçu pour le sertissage sur flexibles hydrauliques et industriels à l’aide d’une bague de sertissage adaptée au type de flexible. Matière : acier au carbone, galvanisé.

Liste des variantes de produit

Référence article	Nom de la variante du produit	DN	BAR	Disponibilité	Actions
TI-ZMW312-18-04	Extrémité 45° femelle M18x1,5, tuyau 1/4", 24/60°, lourde	6	-	En stock	Demande
TI-ZMW312-20-05	Raccord terminal 45° femelle M20x1,5, tuyau 5/16", 24/60°, lourd	8	-	En stock	Demande
TI-ZMW312-22-06	Embout 45° femelle M22x1,5, tuyau 3/8", 24/60°, lourd	10	-	En stock	Demande
TI-ZMW312-24-08	Embout 45° femelle M24x1,5, tuyau 1/2", 24/60°, lourde	12	-	En stock	Demande
TI-ZMW312-30-10	Extrémité 45° femelle M30x2, tuyau 5/8", 24/60°, lourde	16	-	En stock	Demande
TI-ZMW312-36-12	Embout 45° femelle M36x2, tuyau 3/4", 24/60°, lourd	20	-	En stock	Demande
TI-ZMW312-42-16	Extrémité 45° filetage femelle M42x2, tuyau 1", 24/60°, lourde	25	-	En stock	Demande
TI-ZMW312-52-20	Embout coudé 45° femelle M52x2, tuyau 1.1/4", 24/60°, lourd	32	-	En stock	Demande

Vous avez besoin d'une plus grande quantité de produits ou d'un devis personnalisé ?

Appelez-nous : +33 679 352 568 ou envoyez-nous un e-mail : wirthjeanpierre@aol.fr

Envoyer une demande

Embout hydraulique standard (type Z – avec « queue » hydraulique classique pour flexible), avec filetage métrique intérieur et écrou, étanchéité métal-métal, cône universel 24°/60° (DKS), coudé à 45°, série lourde. Conçu pour le sertissage sur flexibles hydrauliques et industriels à l’aide d’une bague de sertissage adaptée au type de flexible. Matière : acier au carbone, galvanisé.
