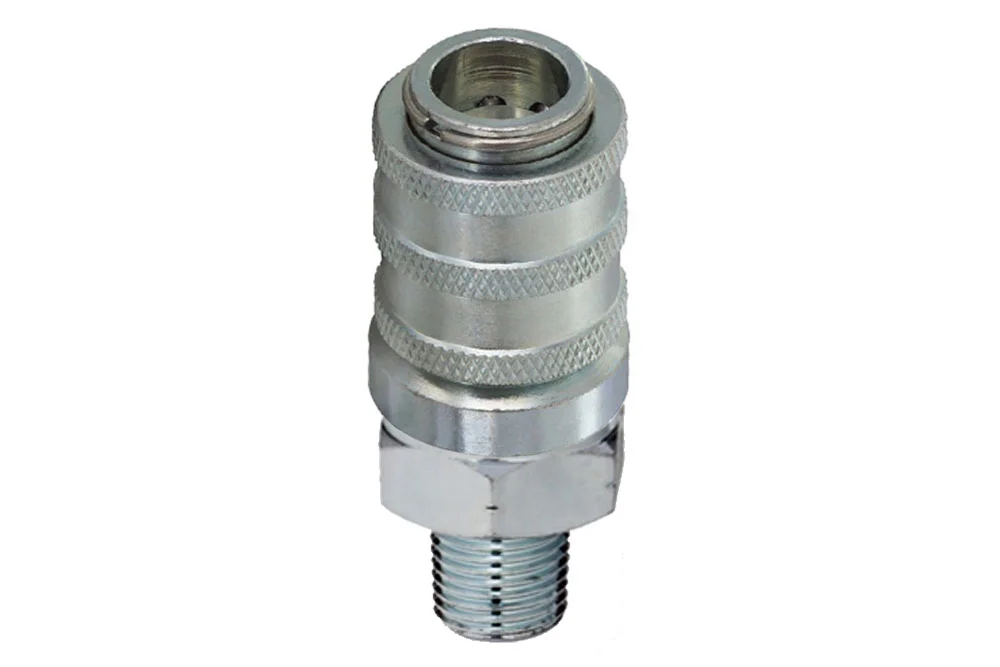

Douille avec vanne d’arrêt pour raccord rapide de diagnostic, avec filetage externe NPT, utilisée pour la mesure de pression dans les systèmes hydrauliques. Fabriquée selon les normes ISO 15171-1 et SAE J1502, interchangeable avec les connecteurs d’autres fabricants. Les fiches de raccord rapide, en acier trempé, sont installées de façon permanente dans le système hydraulique, tandis que les douilles de raccord rapide sont reliées par un flexible à un manomètre. Le raccordement de la douille à la fiche doit uniquement s’effectuer lorsque le système n’est pas en fonctionnement, sans pression ou avec une pression très faible de quelques bars. La douille et la fiche sont équipées de vannes assurant une connexion et une déconnexion sans fuite ainsi qu’une étanchéité parfaite. Leurs surfaces plates minimisent la fuite d’huile résiduelle et l’entrée d’air dans le système (fuite env. 0,1 ml lors de la déconnexion, entrée d’air env. 0,02 ml lors de la connexion). Pour un fonctionnement optimal, il est essentiel de maintenir la propreté des surfaces des vannes. Pression de service : 400 bar. Pression d’éclatement : 1300 bar. Vide : jusqu’à 0,9 bar. Débit d’huile hydraulique à Δp = 3 bar : 4,2 [l/min]. Matériau : acier galvanisé. Étanchéité : NBR. Température de service : de -40°C à +120°C.
