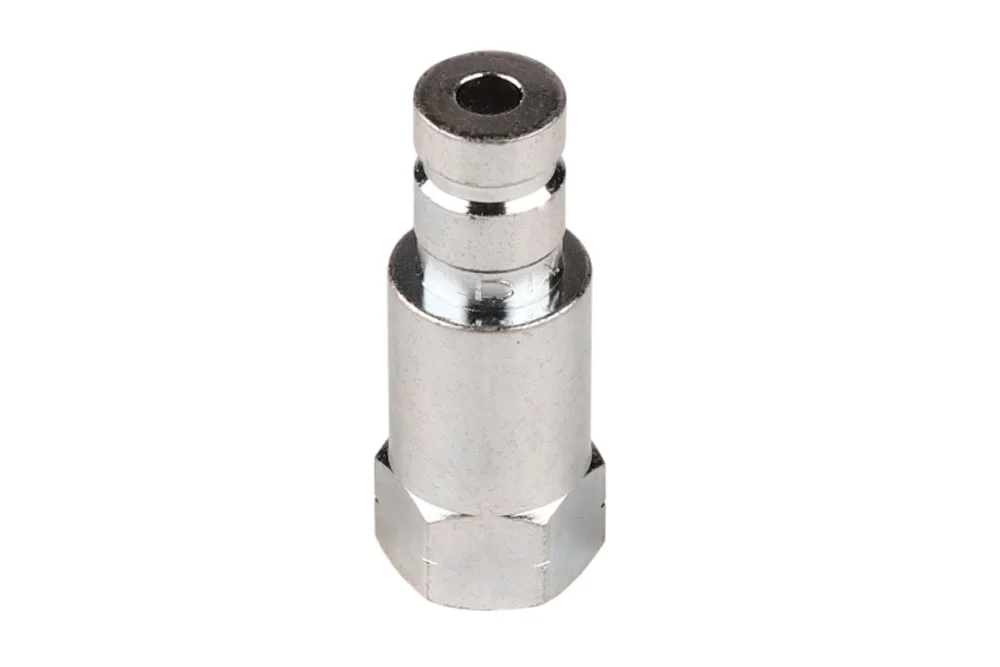

Embout avec clapet d’arrêt de raccord rapide de diagnostic, avec filetage femelle NPT, utilisé pour la mesure de pression dans les systèmes d’hydraulique de puissance. Fabriqué selon la norme ISO 15171-1 et SAE J1502, interchangeable avec les raccords d’autres fabricants. Les embouts de raccord rapide en acier trempé sont généralement montés à demeure dans le circuit hydraulique, tandis que les douilles de raccord rapide restent reliées par un flexible au manomètre. L’accouplement de la douille avec l’embout ne doit être effectué que lorsque le circuit est à l’arrêt, sans pression ou avec une très faible pression de quelques bar. La pression de service de l’embout non raccordé à la douille est de 400 bar et la pression d’éclatement minimale de 1600 bar. La pression de service de la douille et de l’embout raccordés est également de 400 bar, tandis que la pression d’éclatement minimale est de 1300 bar. La douille et l’embout sont équipés de clapets assurant un raccordement et un désaccouplement sans fuite ainsi que l’étanchéité. Leurs surfaces planes réduisent au minimum la fuite d’huile résiduelle et l’entrée d’air dans le circuit (fuite d’env. 0,1 ml lors du désaccouplement, entrée d’air d’env. 0,02 ml lors de l’accouplement). Pour un fonctionnement correct, il est essentiel de maintenir la propreté des surfaces des clapets. Pression de service : 400 bar. Pression d’éclatement : 1300 bar. Dépression : jusqu’à 0,9 bar. Débit d’huile hydraulique à Δp = 3 bar : 4,2. Matière : acier galvanisé. Étanchéité : NBR. Température de service : de -40°C à +120°C.
