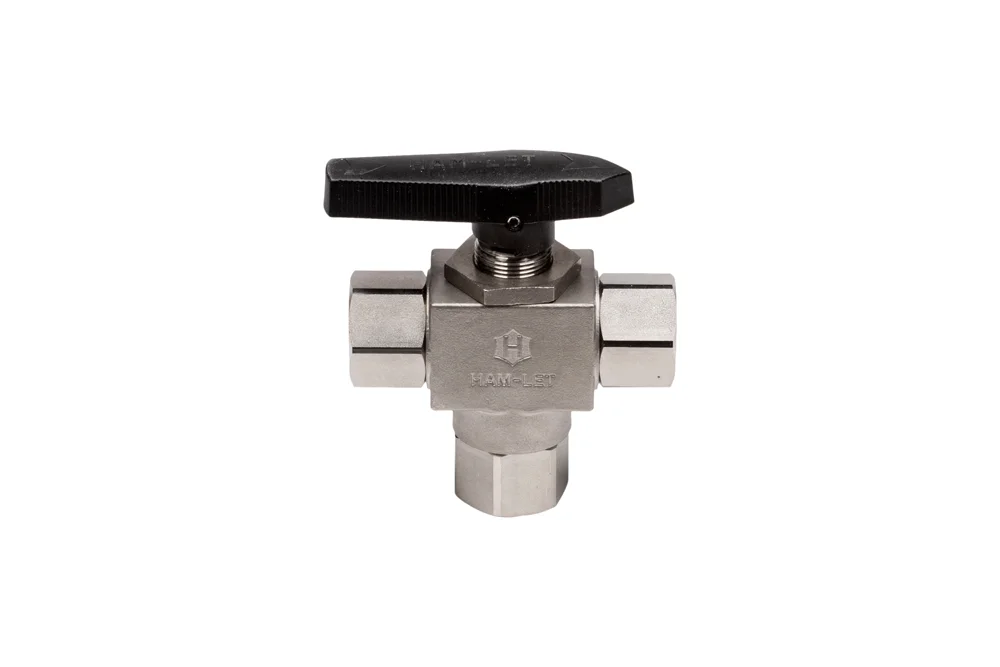

Vanne à boisseau sphérique trois voies haute pression de qualité supérieure, à entrée par le bas (commutation uniquement, sans coupure), conçue pour l’instrumentation de précision dans les secteurs chimique, pétrochimique, pharmaceutique, énergétique et du process – pour liquides et gaz. Prévue pour montage sur tuyauterie ou panneau. La vanne offre une excellente étanchéité, une grande durabilité et un faible couple de manœuvre. Chaque vanne est testée sous pression à l’azote. Certifiée selon ISO 15848-1:2006 (E). Versions avec actionneur pneumatique disponibles. Deux versions de pression disponibles : pression de service maximale de 206 bar et 413 bar respectivement. Corps : acier AISI 316 (ASTM A351 CF8M, moulé) – version 206 bar ; acier AISI 316 (ASTM A-276, forgé) – version 413 bar. Pour la version basse pression (206 bar), version laiton disponible. Bille : acier AISI 316. Levier : nylon, insert laiton ; couleur standard noire (autres couleurs disponibles, levier métallique, levier avec cadenas ISLT). Étanchéité bille et tige : PTFE modifié (options PCTFE, PEEK). Pression de service (selon température/matériau d’étanchéité – voir tableau) : jusqu’à 206 bar (PTFE modifié). Température de service (selon matériau d’étanchéité – voir tableau) : de -34°C à +210°C (PTFE modifié). Raccordement : filetage femelle NPT. REMARQUES ! Les vannes à boisseau sphérique sont conçues pour fonctionner en position complètement ouverte ou complètement fermée. Les vannes sont équipées d’un presse-étoupe réglé en usine pour une pression de 70 bar. En raison des conditions de fonctionnement variables, un réglage périodique de l’étanchéité peut être nécessaire à l’aide de la vis de presse-étoupe (après avoir retiré le levier). Un réglage préliminaire est recommandé avant la mise en service, en serrant la vis de 1/8 à 1/4 de tour.
