What is the maximum adjustable pressure for the Hydraulic bypass valve, aluminum, FPM type and how do I lock the setting safely?

Hydraulic bypass valve, aluminum, FPM type . the maximum adjustable pressure must not exceed 250 bar (this is the maximum working pressure for the valve body). To lock the setting safely: adjust the pressure using the screw with an Allen key to the desired value, then secure the setting by tightening the locking nut over the adjustment screw. Ensure the set pressure does not go above 250 bar and follow proper safety procedures (depressurize system before adjustment and verify with a gauge).

How do I prevent damage from exceeding the 250 bar limit on the Hydraulic bypass valve, aluminum, FPM type?

To prevent damage from exceeding the 250 bar limit on the Hydraulic bypass valve, aluminum, FPM type: - Never set the adjustment screw above 250 bar. Use an Allen key for adjustment and lock the setting with the locking nut. - Verify the set pressure with a calibrated pressure gauge before full operation. - Implement an external overpressure protection (secondary relief valve or pressure switch) calibrated below or at 250 bar to provide backup protection. - Regularly inspect the valve body and stem for wear/corrosion (aluminum body, galvanized steel stem) and check seals (NBR) for degradation, especially if operating near temperature limits (-20Â°C to +90Â°C). - Train operators on correct adjustment procedure and ensure locknut is secured after setting. - Maintain a routine maintenance and testing schedule to confirm relief operation and prevent drift.

How do I adjust the Hydraulic bypass valve, aluminum, FPM type using an Allen key and secure it with the locking nut?

Hydraulic bypass valve, aluminum, FPM type. adjustment and locking procedure: 1. Ensure system is depressurized and safe to work on. Never adjust under pressure. 2. Locate the adjustment screw on the valve. Use the correct size Allen key to fit the screw snugly. 3. To increase the maximum pressure setting, turn the Allen key clockwise; to decrease, turn counterclockwise. Make small incremental turns and allow system pressure to stabilize between adjustments. 4. Do not set the pressure above 250 bar. this is the maximum working pressure for the valve body. 5. Once the desired pressure is reached, hold the adjustment screw in position with the Allen key and tighten the locking nut firmly against the valve body to prevent movement. 6. Verify the setting by cycling the system and checking pressure. Recheck the locking nut after initial operation. Materials and limits: body. aluminum; stem. galvanized steel; sealing. NBR; operating temperature. -20Â°C to +90Â°C.

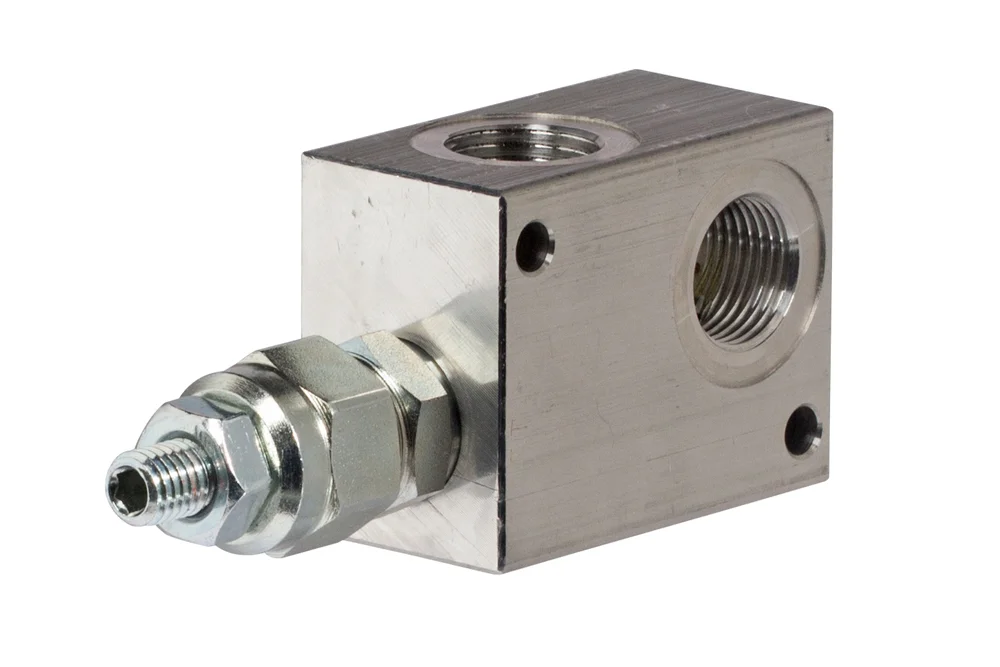

Vanne de dérivation hydraulique, aluminium, type FPM

Tous les produits, Vannes de régulation de pression/

Informations complémentaires

Matériau	AL – aluminium
Longueur standard [m]	10

La vanne FPM limite la pression maximale dans le système. Elle permet un écoulement libre du fluide hydraulique entre les connexions P. Lorsque la pression dépasse la valeur réglée, le passage T s’ouvre et l’excès d’huile s’écoule vers le réservoir. La valeur maximale de pression se règle à l’aide d’une vis (réglage par clé Allen, verrouillage par contre-écrou). Il convient de veiller à ne pas régler la pression au-delà de 250 bar (pression de service maximale du corps de vanne). Matériau : aluminium (corps), acier galvanisé (tige). Étanchéité : NBR. Température de service : de -20°C à +90°C.

Liste des variantes de produit

Référence article	Nom de la variante du produit	DN	BAR	Disponibilité	Actions
DC-FPM-40P05-06	Soupape de décharge FPM avec filetage femelle 3/8" BSP, 40 l/min, 5-50 bar	-	250	En stock	Demande
DC-FPM-40P05-08	Soupape de décharge FPM avec filetage femelle 1/2" BSP, 40 l/min, 5-50 bar	-	250	En stock	Demande
DC-FPM-40P10-06	Soupape de décharge FPM avec filetage femelle 3/8" BSP, 40 l/min, 30-100 bar	-	250	En stock	Demande
DC-FPM-40P10-08	Soupape de décharge FPM avec filetage femelle 1/2" BSP, 40 l/min, 30-100 bar	-	250	En stock	Demande
DC-FPM-40P20-06	Soupape de décharge FPM avec filetage femelle 3/8" BSP, 40 l/min, 50-220 bar	-	250	En stock	Demande
DC-FPM-40P20-08	Soupape de décharge FPM avec filetage femelle 1/2" BSP, 40 l/min, 50-220 bar	-	250	En stock	Demande
DC-FPM-70P05-08	Soupape de décharge FPM avec filetage femelle 1/2" BSP, 80 l/min, 5-50 bar	-	250	En stock	Demande
DC-FPM-70P05-12	Soupape de décharge FPM avec filetage femelle 3/4" BSP, 80 l/min, 5-50 bar	-	250	En stock	Demande
DC-FPM-70P10-08	Soupape de décharge FPM avec filetage femelle 1/2" BSP, 80 l/min, 30-100 bar	-	250	En stock	Demande
DC-FPM-70P10-12	Soupape de décharge FPM avec filetage femelle 3/4" BSP, 80 l/min, 30-100 bar	-	250	En stock	Demande
DC-FPM-70P20-08	Soupape de décharge FPM avec filetage femelle 1/2" BSP, 80 l/min, 80-250 bar	-	250	En stock	Demande
DC-FPM-70P20-12	Soupape de décharge FPM avec filetage femelle 3/4" BSP, 80 l/min, 80-250 bar	-	250	En stock	Demande

Vous avez besoin d'une plus grande quantité de produits ou d'un devis personnalisé ?

Appelez-nous : +33 679 352 568 ou envoyez-nous un e-mail : wirthjeanpierre@aol.fr

Envoyer une demande

La vanne FPM limite la pression maximale dans le système. Elle permet un écoulement libre du fluide hydraulique entre les connexions P. Lorsque la pression dépasse la valeur réglée, le passage T s’ouvre et l’excès d’huile s’écoule vers le réservoir. La valeur maximale de pression se règle à l’aide d’une vis (réglage par clé Allen, verrouillage par contre-écrou). Il convient de veiller à ne pas régler la pression au-delà de 250 bar (pression de service maximale du corps de vanne). Matériau : aluminium (corps), acier galvanisé (tige). Étanchéité : NBR. Température de service : de -20°C à +90°C.
