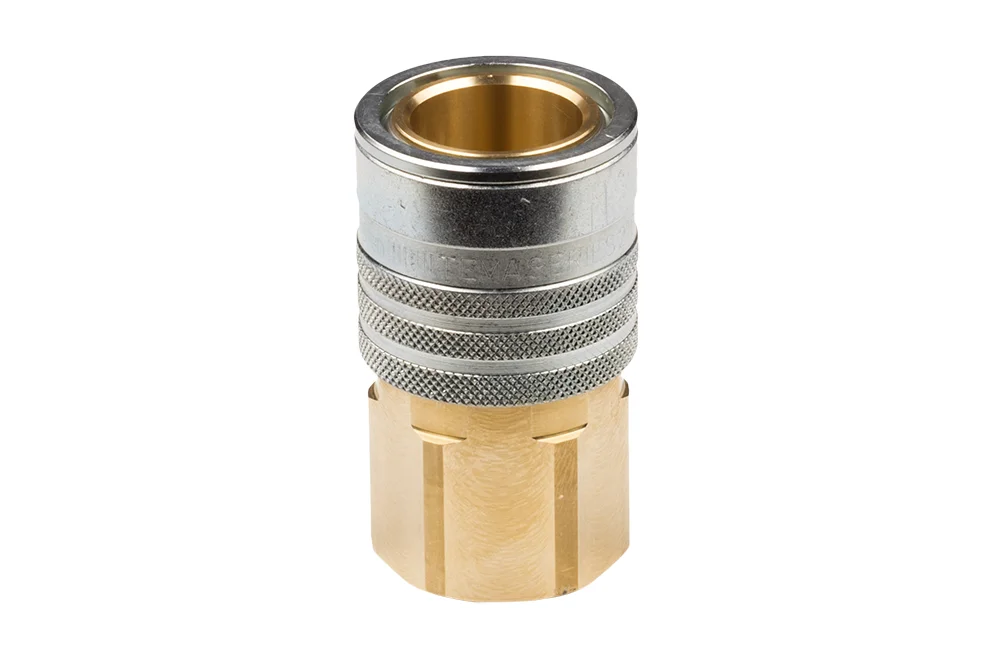

Douille universelle de raccord rapide de grand diamètre avec filetage BSP interne, principalement destinée à l’air comprimé. Utilisée pour les grandes installations pneumatiques, compresseurs et outils à très haut débit. Matière : laiton (douille), acier galvanisé (manchon), acier inoxydable (billes et ressorts). Débit : 12 000 l/min à une pression d’entrée Pe=6 bar, Δp=0,5 bar, air. Pression de service : 20 bar. Température de service : de -20°C à +100°C (NBR), selon le fluide.

Connexion et déconnexion du raccord rapide TEMA 2100 :

Connexion : 1 – position initiale, repères sur le corps et le manchon alignés ; 2 – reculer le manchon de verrouillage de la douille contre la résistance du ressort, insérer la prise ; 3 – prise insérée, manchon de verrouillage remis en avant ; 4 – tourner la prise vers la droite par rapport à la douille, la prise se visse grâce à la came ; 5 – après un tour complet d’environ 180°, la prise s’engage avec la came, la connexion est réalisée ; 6 – sécuriser la connexion contre le désaccouplement en tournant le manchon de verrouillage de la douille de sorte que les repères ne soient plus alignés – la connexion est maintenant sécurisée et la prise ne peut plus tourner.

Déconnexion – dans l’ordre inverse, à l’opposé des flèches : 6 et 5 – aligner les repères sur le manchon de verrouillage et le corps de la douille ; 4 et 3 – tourner la prise vers la gauche jusqu’au bout – environ 180° – la connexion est alors décompressée et l’air côté prise s’échappe, la prise ne peut pas être retirée ; 2 et 1 – reculer le manchon de verrouillage de la douille – la prise peut maintenant être retirée de la douille.
