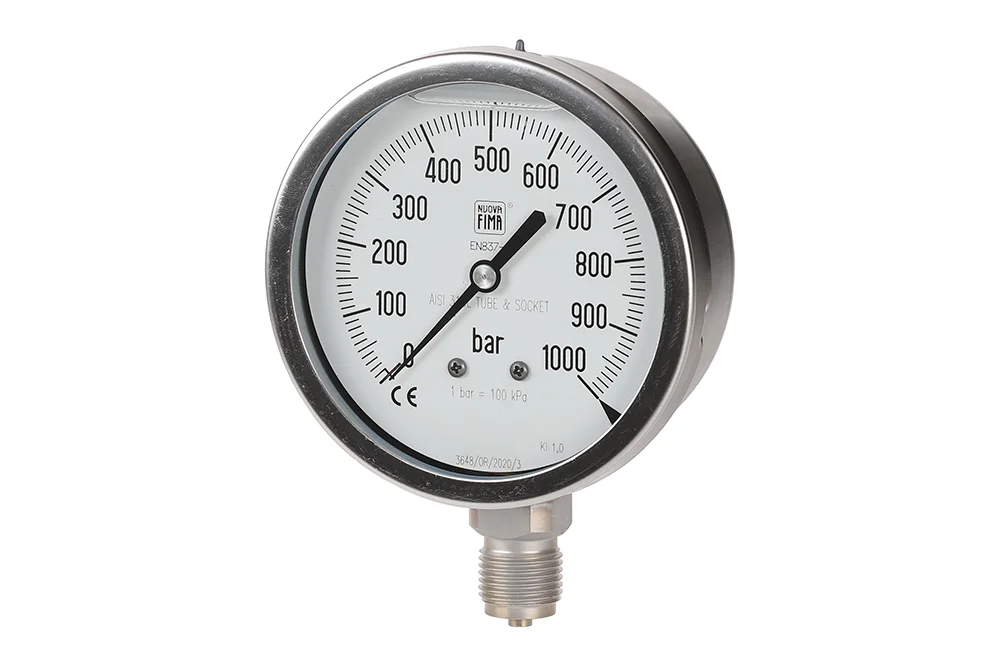

Manomètre 1000 / 1600 bar 1.0 EN 837 (S1), MGS 18 (100, 150 mm), filetage mâle

Informations complémentaires

Température maximale de service [°C]

65

Température de service minimale [°C]

-40

Manomètre de la série MGS18 de diamètre 100 et 150 mm, conforme à EN837-1, en exécution avec soupape de sécurité (S1), rempli d’huile de silicone. Destiné à la mesure de liquides à faible viscosité et non cristallisants. Ce manomètre est conçu pour l’industrie chimique et pétrochimique, ainsi que pour les centrales électriques conventionnelles. Résistant aux conditions de travail sévères de l’environnement extérieur et du fluide de process. La haute qualité du matériau du tube de Bourdon permet son utilisation sous des pressions pulsées à hautes fréquences. Le raccord process est soudé (TIG) au boîtier, ce qui renforce le manomètre et assure une meilleure étanchéité du boîtier. Le remplissage du manomètre à l’huile de silicone permet de réduire les oscillations de l’aiguille ainsi que l’usure des pièces mobiles du mécanisme en présence de pulsations de pression et de vibrations. De plus, il empêche la condensation et la formation d’une atmosphère corrosive à l’intérieur du manomètre, qui pourrait endommager les pièces internes. Raccordement : inférieur ou arrière centré. Diamètre du cadran : 100 mm, 150 mm. Plage de pression : 0÷1000 bar, 0÷1600 bar. Classe de précision : 1,0. Température ambiante : de -40°C à +65°C. Température du fluide : jusqu’à +65°C maximum. Matériau du boîtier : acier inoxydable. Voyant : verre trempé. Matériau du raccord : acier inoxydable AISI 316L. Tube de Bourdon : acier inoxydable AISI 316L (1000 bar), acier inoxydable duplex (1600 bar). Mécanisme : acier inoxydable. Remplissage : huile de silicone. Classe de sécurité : S1. Degré de protection : IP 67 (EN 60529/IEC 529).

Liste des variantes de produit

Référence articleNom de la variante du produitDNBARDisponibilitéPrixQuantitéActionsCatalogue
NF-18-100-1000-D3Manomètre 100 mm, raccordement inférieur filetage mâle 1/2" BSP, 1000 bar--En stock0 zł
Demande
NF-18-100-1000-D4Manomètre 100 mm, raccordement inférieur filetage mâle 1/2" NPT, 1000 bar--En stock0 zł
Demande
NF-18-100-1000-T3Manomètre 100 mm, raccord arrière excentré mâle G 1/2" BSP, 1000 bar--En stock0 zł
Demande
NF-18-100-1000-T4Manomètre 100 mm, raccord arrière excentré filetage mâle 1/2" NPT, 1000 bar--En stock0 zł
Demande
NF-18-100-1600-D3Manomètre 100 mm, raccordement inférieur filetage mâle 1/2" BSP, 1600 bar--En stock0 zł
Demande
NF-18-100-1600-D4Manomètre 100 mm, raccordement inférieur filetage mâle 1/2" NPT, 1600 bar--En stock0 zł
Demande
NF-18-100-1600-T3Manomètre 100 mm, raccord arrière excentré mâle G 1/2" BSP, 1600 bar--En stock0 zł
Demande
NF-18-100-1600-T4Manomètre 100 mm, raccord arrière excentré filetage mâle 1/2" NPT, 1600 bar--En stock0 zł
Demande
NF-18-150-1000-D3Manomètre 150 mm, raccordement inférieur filetage mâle 1/2" BSP, 1000 bar--En stock0 zł
Demande
NF-18-150-1000-D4Manomètre 150 mm, raccordement inférieur filetage mâle 1/2" NPT, 1000 bar--En stock0 zł
Demande
NF-18-150-1000-T3Manomètre 150 mm, raccord arrière excentré mâle G 1/2" BSP, 1000 bar--En stock0 zł
Demande
NF-18-150-1000-T4Manomètre 150 mm, raccord arrière excentré filetage mâle 1/2" NPT, 1000 bar--En stock0 zł
Demande
NF-18-150-1600-D3Manomètre 150 mm, raccordement inférieur filetage mâle 1/2" BSP, 1600 bar--En stock0 zł
Demande
NF-18-150-1600-D4Manomètre 150 mm, raccordement inférieur filetage mâle 1/2" NPT, 1600 bar--En stock0 zł
Demande
NF-18-150-1600-T3Manomètre 150 mm, raccord arrière excentré mâle G 1/2" BSP, 1600 bar--En stock0 zł
Demande
NF-18-150-1600-T4Manomètre 150 mm, raccord arrière excentré filetage mâle 1/2" NPT, 1600 bar--En stock0 zł
Demande

Vous avez besoin d'une plus grande quantité de produits ou d'un devis personnalisé ?

Appelez-nous : +33 679 352 568 ou envoyez-nous un e-mail : wirthjeanpierre@aol.fr

Manomètre de la série MGS18 de diamètre 100 et 150 mm, conforme à EN837-1, en exécution avec soupape de sécurité (S1), rempli d’huile de silicone. Destiné à la mesure de liquides à faible viscosité et non cristallisants. Ce manomètre est conçu pour l’industrie chimique et pétrochimique, ainsi que pour les centrales électriques conventionnelles. Résistant aux conditions de travail sévères de l’environnement extérieur et du fluide de process. La haute qualité du matériau du tube de Bourdon permet son utilisation sous des pressions pulsées à hautes fréquences. Le raccord process est soudé (TIG) au boîtier, ce qui renforce le manomètre et assure une meilleure étanchéité du boîtier. Le remplissage du manomètre à l’huile de silicone permet de réduire les oscillations de l’aiguille ainsi que l’usure des pièces mobiles du mécanisme en présence de pulsations de pression et de vibrations. De plus, il empêche la condensation et la formation d’une atmosphère corrosive à l’intérieur du manomètre, qui pourrait endommager les pièces internes. Raccordement : inférieur ou arrière centré. Diamètre du cadran : 100 mm, 150 mm. Plage de pression : 0÷1000 bar, 0÷1600 bar. Classe de précision : 1,0. Température ambiante : de -40°C à +65°C. Température du fluide : jusqu’à +65°C maximum. Matériau du boîtier : acier inoxydable. Voyant : verre trempé. Matériau du raccord : acier inoxydable AISI 316L. Tube de Bourdon : acier inoxydable AISI 316L (1000 bar), acier inoxydable duplex (1600 bar). Mécanisme : acier inoxydable. Remplissage : huile de silicone. Classe de sécurité : S1. Degré de protection : IP 67 (EN 60529/IEC 529).

Informations complémentaires

Température maximale de service [°C]

65

Température de service minimale [°C]

-40
