Are Collets type LDR, LD, LR in AISI 316 steel compatible with hose internal diameter Dw and external diameter Dz measurement ranges?

Yes . Collets type LDR, LD, LR in AISI 316 steel are compatible with hose measurement ranges when selected to match the hose internal diameter (Dw) and external diameter (Dz). Choose the sleeve whose D2 (internal diameter) corresponds to the hose external diameter Dz and whose D1 (external diameter) fits the mating components. Also ensure D3 (locking diameter) matches the clamp/end specifications. Use LR sleeves only for ends designed for shell clamps, LD only for corrugated-tail ends, and LDR when compatibility with both end types is required. Verify sleeve length L is equal to or slightly (a few mm) greater than the end tail length Lk. If these dimensional matches (D2 ~ Dz, appropriate D1/D3, and L â¥ Lk) are met, the Collets in AISI 316 steel will be compatible for clamping the specified hoses.

Are Collets type LDR, LD, LR in AISI 316 steel suitable for clamping both corrugated-tail and shell-clamp hygienic ends?

Yes. Collets type LDR, LD, LR in AISI 316 steel are suitable for clamping hygienic ends as follows: - LDR: for both corrugated-tail and shell-clamp hygienic ends. - LD: only for corrugated-tail hygienic ends (type NH-xxK-xxx). - LR: only for shell-clamp hygienic ends (e.g., TW-KRS-xxx, NH-xxR-xxx). Select the sleeve by matching hose internal diameter Dw and external diameter Dz; sleeve length L may be a few mm longer than tail length Lk. D1 = external diameter, D2 = internal diameter, D3 = locking diameter. Material: AISI 316 steel.

Do Collets type LDR, LD, LR in AISI 316 steel require specific sleeve length L relative to the end tail length Lk?

Collets type LDR, LD, LR in AISI 316 steel do not require a strictly fixed sleeve length L that exactly matches the tail length Lk, but L should be chosen with regard to Lk and hose diameters. Practical rules from the description: - L may be slightly (a few mm) greater than the tail length Lk to ensure full coverage and reliable clamping. - LR sleeves are intended only for ends used with a shell clamp (no corrugated tail), so sleeve length must suit the shell-clamped tail geometry. - LD sleeves are intended only for corrugated-tail ends, so L should accommodate the corrugation length Lk. - LDR sleeves fit both types; length selection should account for either tail form and the chosen clamp method. - Always select the sleeve based on hose internal diameter Dw and external diameter Dz so that D1 (external), D2 (internal) and D3 (locking) match the hose and fitting dimensions. In short: L need not exactly equal Lk but should closely match it (typically equal or a few millimetres longer) and be selected according to end type (LR/LD/LDR) and the hose/fitting diameters.

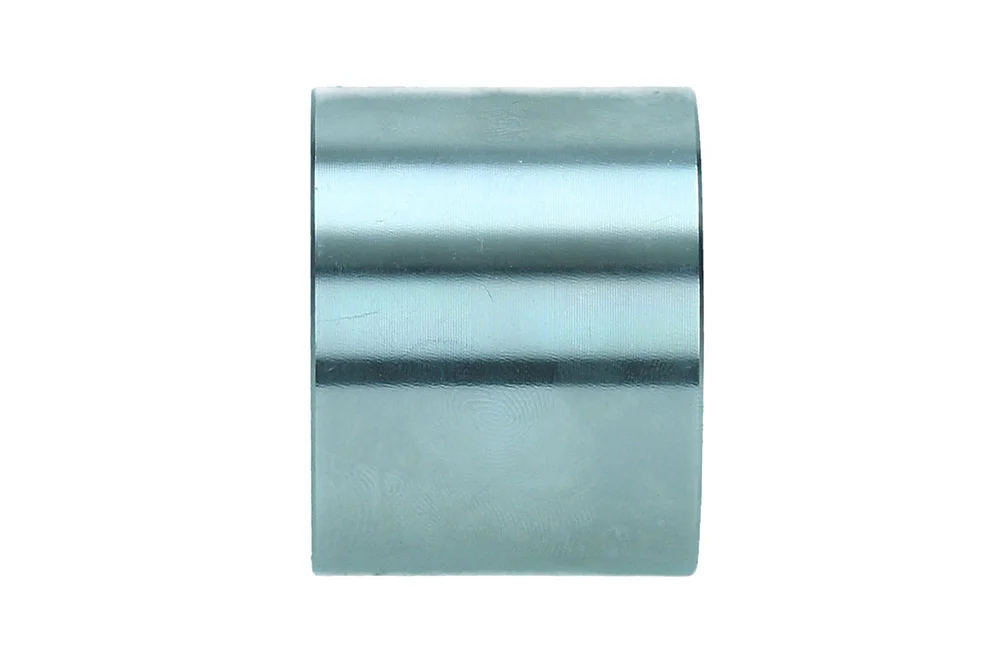

Bagues type LDR, LD, LR, acier AISI 316

Informations complémentaires

Matériau	SS – acier inoxydable

Les manchons de type LDR, LD, LR sont conçus pour le serrage d’embouts hygiéniques en acier inoxydable (avec queue annelée) type NH-xxK-xxx et d’embouts avec queue pour flexible sous collier-coquille RS, par exemple TW-KRS-xxx, NH-xxR-xxx sur des flexibles industriels (caoutchouc et plastique avec renfort textile, éventuellement avec une spirale de renfort – flexibles d’aspiration et de refoulement). Le manchon doit être choisi en tenant compte du diamètre intérieur Dw et du diamètre extérieur Dz du flexible. La longueur du manchon L peut être légèrement (quelques mm) supérieure à la longueur de la queue de l’embout Lk. Manchons LR : uniquement pour embouts sous collier-coquille, LD : uniquement pour embouts à queue annelée, LDR : manchons pour les deux types d’embouts. Diamètre D1 [mm] : diamètre extérieur. Diamètre D2 [mm] : diamètre intérieur. Diamètre D3 [mm] : diamètre de verrouillage. Matière : acier AISI 316.

Liste des variantes de produit

Référence article	Nom de la variante du produit	DN	BAR	Disponibilité	Actions
TI-LDR-045-20-SS316	Manchon type LDR 45 mm pour tuyau 1.1/4", AISI 316L	32	-	En stock	Demande
TI-LDR-048-20-SS316	Douille type LDR 48 mm pour tuyau 1.1/4", AISI 316L	32	-	En stock	Demande
TI-LDR-050-24-SS316	Douille type LDR 50 mm pour tuyau 1.1/2", AISI 316L	38	-	En stock	Demande
TI-LDR-053-24-SS316	Douille type LDR 53 mm pour tuyau 1.1/2", AISI 316L	38	-	En stock	Demande
TI-LDR-068-32-SS316	Douille type LDR 68 mm pour tuyau de 2", AISI 316L	50	-	En stock	Demande
TI-LDR-090-40-SS316	Manchon type LDR 90 mm pour tuyau 2.1/2", AISI 316L	65	-	En stock	Demande
TI-LDR-092-48-SS316	Manchon type LDR 92 mm pour flexible 3", AISI 316L	80	-	En stock	Demande
TI-LDR-107-48-SS316	Douille type LDR 107 mm pour tuyau 3", AISI 316L	80	-	En stock	Demande
TI-LR-037-16-SS316	Manchon type LR 37 mm pour tuyau de 1", AISI 316L	25	-	En stock	Demande

Vous avez besoin d'une plus grande quantité de produits ou d'un devis personnalisé ?

Appelez-nous : +33 679 352 568 ou envoyez-nous un e-mail : wirthjeanpierre@aol.fr

Envoyer une demande

Les manchons de type LDR, LD, LR sont conçus pour le serrage d’embouts hygiéniques en acier inoxydable (avec queue annelée) type NH-xxK-xxx et d’embouts avec queue pour flexible sous collier-coquille RS, par exemple TW-KRS-xxx, NH-xxR-xxx sur des flexibles industriels (caoutchouc et plastique avec renfort textile, éventuellement avec une spirale de renfort – flexibles d’aspiration et de refoulement). Le manchon doit être choisi en tenant compte du diamètre intérieur Dw et du diamètre extérieur Dz du flexible. La longueur du manchon L peut être légèrement (quelques mm) supérieure à la longueur de la queue de l’embout Lk. Manchons LR : uniquement pour embouts sous collier-coquille, LD : uniquement pour embouts à queue annelée, LDR : manchons pour les deux types d’embouts. Diamètre D1 [mm] : diamètre extérieur. Diamètre D2 [mm] : diamètre intérieur. Diamètre D3 [mm] : diamètre de verrouillage. Matière : acier AISI 316.
