Flexibles de pression en silicone Silicone Star

Paramètres techniques
Page du catalogue:

Paramètres techniques

Couche intérieure : silicone translucide
Couche extérieure : silicone translucide
Temp. de service : de -60 °C à +180 °C

Page du catalogue:

Flexibles en silicone Silicone Star pour pression

Flexibles translucides en silicone, fabriqués à partir de silicone vulcanisé au platine, offrant une surface intérieure extrêmement lisse pour éviter l’accumulation de contaminants.

Pour répondre à différentes applications, les flexibles sont conformes aux normes suivantes :

Pharmacopeia américaine Classe VI (homologation pour une utilisation dans l’industrie pharmaceutique),
FDA (homologation pour une utilisation dans l’industrie pharmaceutique et alimentaire),
BfR (équivalent allemand de l’homologation FDA),
Pharmacopée européenne (IVe éd., EP. 3.1.9) (homologation pour une utilisation dans l’industrie pharmaceutique),
Journal Officiel Brochure 1227 (homologation française pour contact alimentaire).

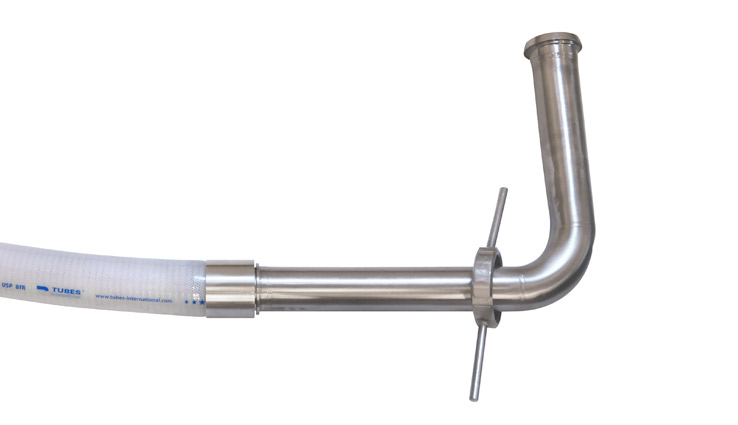

Les flexibles peuvent être fournis avec tous les raccords hygiéniques disponibles sur le marché. Ils peuvent également être sertis avec des raccords hygiéniques en acier inoxydable et des viroles TI – conçus spécialement pour les flexibles Silicone Star. Des raccords plastiques (type EM) peuvent aussi être utilisés.

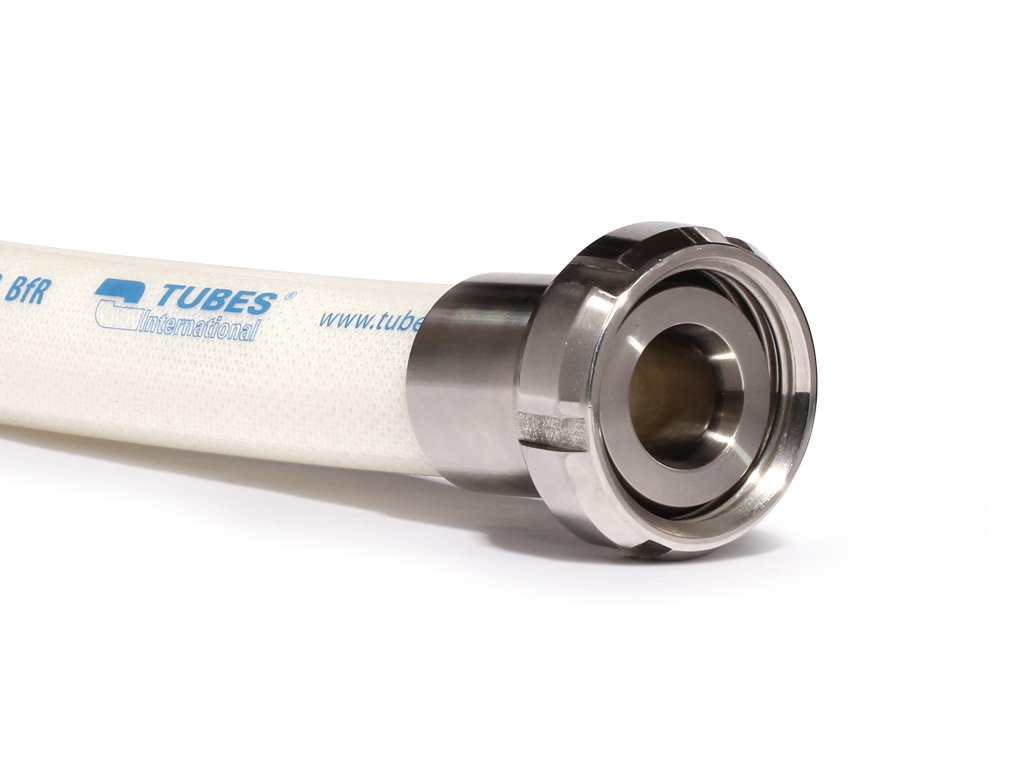

Silicone Star/D

Flexible de refoulement
Renforcement : tresse polyester quatre couches
Couche intérieure du flexible extrudée

Silicone Star/SD

Flexible d’aspiration et de refoulement
Renforcement : tresse polyester quatre couches et spire acier (AISI 316)
Couche intérieure du flexible extrudée

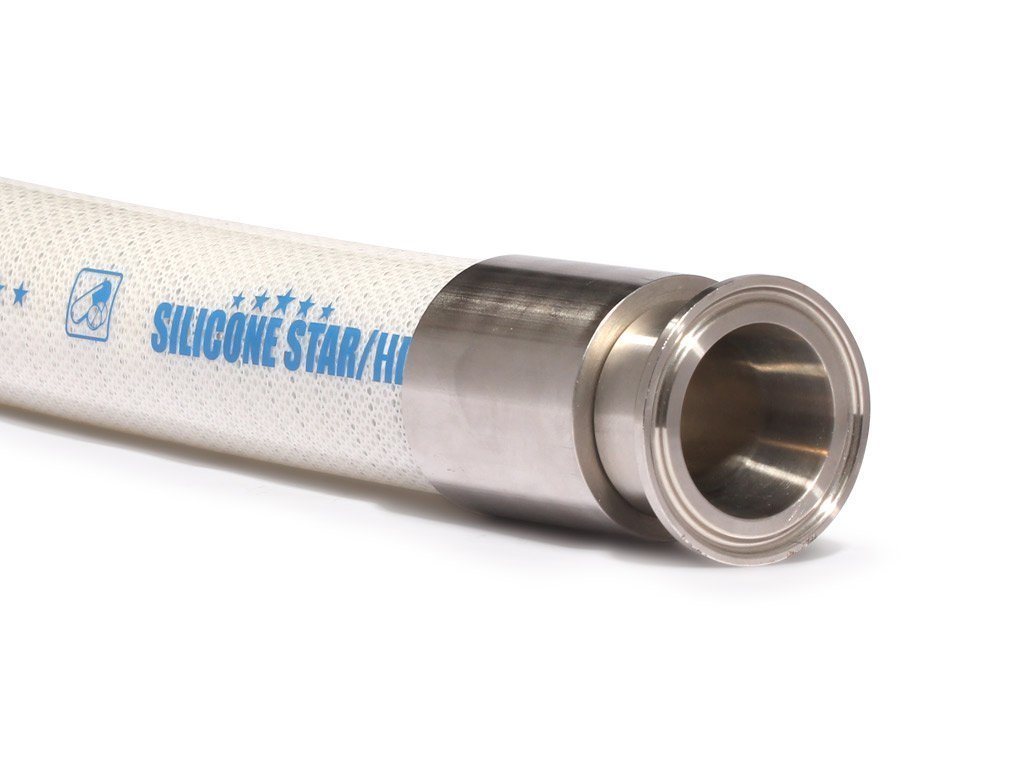

Silicone Star/HD

Flexible d’aspiration et de refoulement
Renforcement : tresse polyester quatre couches et spire acier (AISI 316)
Résistance à la pression supérieure grâce à une paroi plus épaisse
Flexible résistant aux UV et à l’ozone

Raccords pour flexibles en silicone

Raccords Tri-clamp en acier inoxydable

Les raccords TRICLOVER (également appelés : TriClamp) sont des raccords symétriques à brides. Les faces des brides comportent des rainures dans lesquelles un joint est placé et elles sont maintenues ensemble par une pince.
Le joint (en silicone, PTFE, Viton, EPDM ou caoutchouc NBR) comble entièrement l’espace entre les brides, garantissant une connexion très hygiénique.
La pression de service du raccord dépend de la taille du raccord et du type de pince utilisée (au moins 16 bar jusqu’à 2″, 10 bar au-delà de 2″).

Acheter en ligne >

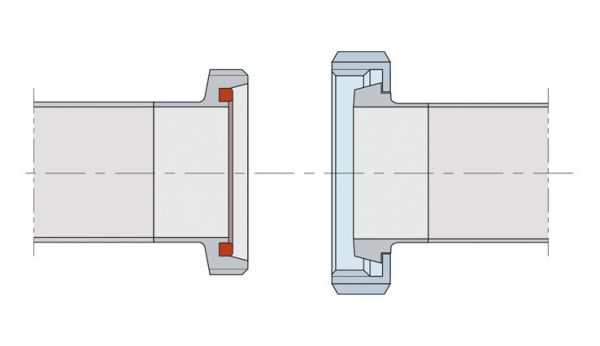

Raccords alimentaires DIN11851

Les raccords filetés selon la norme DIN11851 avec filetage Rd (arrondi) sont couramment utilisés dans les laiteries, l’industrie alimentaire et chimique.
Un joint standard à section en D est fabriqué en EPDM, silicone, NBR ou Viton.
La pression de service maximale autorisée (pour le raccord DIN 11851 lui-même) est de 40 bar (DN10-DN40), 25 bar (DN50-DN100) et 16 bar (DN125-DN150).

Acheter en ligne >

Raccords laitiers SMS

Les raccords filetés selon la norme suédoise SMS avec filetage Rd (arrondi) sont couramment utilisés dans l’industrie laitière et alimentaire.
Un joint standard a une section rectangulaire et est disponible en PTFE, Viton, EPDM ou NBR. Les raccords sont en acier 316 (l’écrou est en acier 304 en standard).
La pression de service maximale autorisée (pour le raccord lui-même) est de 15 bar.

Acheter en ligne >

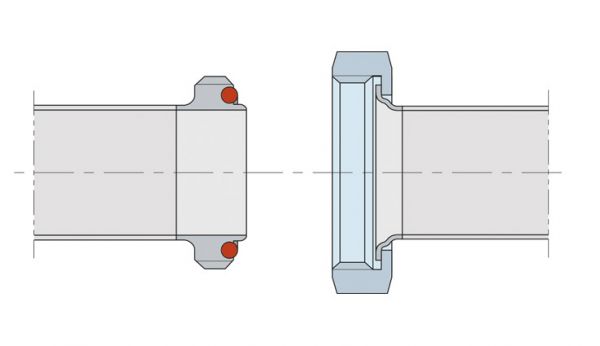

Raccords hygiéniques RJT en acier inoxydable

Les raccords filetés RJT (Ring Joint Type, norme BS 4825-5) avec filetage impérial Whitworth sont utilisés dans l’industrie laitière et alimentaire principalement au Royaume-Uni.
Un joint torique épais (en caoutchouc NBR ou EPDM) assure l’étanchéité du raccord. Il peut être démonté facilement. Comme la fente est assez large, ces raccords ne conviennent pas au nettoyage en place (CIP) sans démontage.
La pression de service maximale autorisée (pour le raccord lui-même selon BS 4825-5) est de 10 bar.

Acheter en ligne >

Raccords hygiéniques IDF en acier inoxydable

Le raccord IDF est un raccord fileté avec un filetage trapézoïdal (normes International Dairy Federation, BS 4825-4 et ISO 2853) utilisé dans l’industrie laitière et l’industrie alimentaire.
Ils sont équipés d’un joint en caoutchouc à section en T.
La pression de service maximale admissible (pour le raccord seul selon BS 4825-4) est de 16 bar.

Envoyer une demande>
