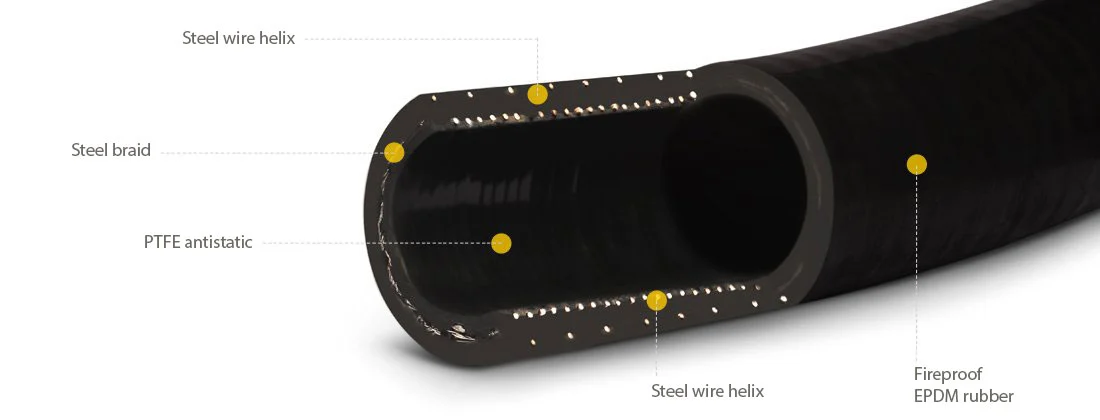

- Couche intérieure : PTFE (Teflon®), antistatique, intérieur lisse, extérieur annelé
- Renforcement : spire en fil d’acier AISI 316, tresse en acier AISI 304
- Couche extérieure : caoutchouc EPDM noir, lisse, antistatique, ignifugé, avec spire en acier au carbone intégrée
- Température de service : de -40°C à +150°C
Flexible entièrement antistatique, aspiration-refoulement, conçu pour le transfert de tous les produits chimiques, même très agressifs. Il offre une résistance exceptionnelle au pliage cyclique (jusqu’à 100 000 cycles), une faible perméabilité aux gaz et une perte de charge minime. Livré en ensemble complet avec raccords.
Normes et exigences :
La gaine en PTFE offre une excellente résistance chimique et thermique, ce qui permet d’utiliser le flexible pour le transfert de liquides et de gaz, y compris la plupart des produits chimiques agressifs : acides et bases concentrés, solvants, peintures, colles, colorants, détergents, hydrocarbures, carburants et huiles.
La couche intérieure lisse empêche l’accumulation du fluide sur les parois et ne perturbe pas l’écoulement. Sa construction unique avec deux spires en acier rend le flexible résistant au pliage cyclique et à l’écrasement, tout en conservant un rayon de courbure très réduit.
Il convient aux conditions de travail les plus exigeantes, il est ignifugé et peut être utilisé en atmosphères potentiellement explosives.
Raccordements disponibles :
Avec gaine PTFE évasée
Sans gaine PTFE évasée
TUBES PLONGEURS
| Code | Diamètre nominal (mm) | Diamètre intérieur (mm) | Épaisseur de paroi (mm) | Diamètre extérieur (mm) | Pression de service (bar) | Pression d’éclatement (bar) | Vide (bar) | Rayon de courbure (mm) | Poids (kg/m) |
| AF-CLPSS-015AS RC BLACK | 15 (13) | 13 | 4,25 | 21,5 | 69 | 276 | 0,9 | 35 | 0,4 |
| AF-CLPSS-020AS RC BLACK | 20 | 19,4 | 4,55 | 28,5 | 43 | 172 | 0,9 | 50 | 0,7 |
| AF-CLPSS-025AS RC BLACK | 25 | 25,7 | 5,65 | 37 | 41 | 164 | 0,9 | 70 | 1,1 |
| AF-CLPSS-032AS RC BLACK | 32 | 32 | 6,3 | 44,6 | 38 | 152 | 0,9 | 100 | 1,6 |
| AF-CLPSS-040AS RC BLACK | 40 | 38,5 | 6,6 | 51,7 | 34 | 136 | 0,9 | 120 | 1,92 |
| AF-CLPSS-050AS RC BLACK | 50 | 51 | 7 | 65 | 28 | 112 | 0,9 | 150 | 2,8 |
